| 用途 |
― |

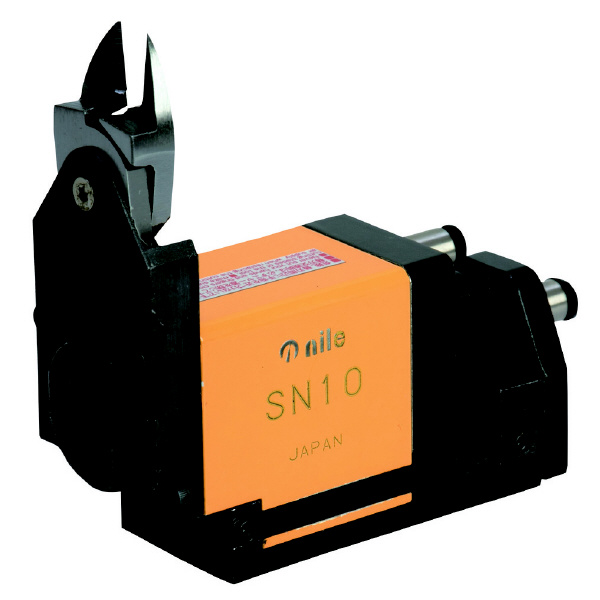

| 商品説明 |
- ベース部はそのままで替刃ホルダーの取り付け方向が左右90°に変えられます。(皿ビス・キャップボルトをゆるめ替刃ホルダーと内部のピストン及びリングを同一方向にセットする。)
- スラドストロークが0～5mmまで自由に調整できます。
- ホース取り付け口はワンタッチでつなげるチューブ継手式。(ホース外径Φ4mm)
- スライド部はコ字型ガイドレール式です。スライド時の上下左右のガタつきを最小限におさえました。
- 別売:替刃。
|
| 商品スペック |
- 商品タイプ：引き切りタイプ
- 使用空気圧(MPa)：0.5
- 空気消費量(cm3/回)：60
- 加圧力(N)：1254
- 質量(g)：300
- A(mm)：70
- B(mm)：33
- C(mm)：91.6
- D(mm)：75
- M(mm)：18
- N(mm)：45
- P(mm)：27
- R(mm)：M4
- S(mm)：M4深さ6
- T(mm)：25
- U(mm)：29
- W(mm)：M4
|
| 注意事項 |
- 表記は、あくまでも参考寸法であり、製作時の多少の寸法、形状変更は、御了承願います。
- 切断能力は、周囲の温度及び成形条件等によりバラツキが生じます。
- 作動時、ピストンは本体より数ミリ出ます。
- 本体に替刃は付いておりませんので、用途に応じた替刃を一緒にご購入下さい。
|
| 内容品・付属品 |
●取扱説明書 |
| 原産国 |
― |
| 特記事項 |
― |
