| 用途 |
― |
| 商品説明 |

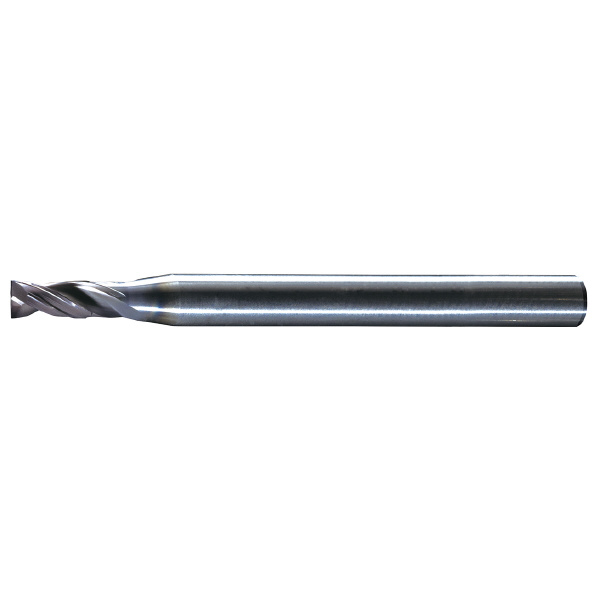

- 底刃が平らな小径ドリル、サイズ毎に開発・最適化した工具デザイン！
- 穴径Φ1未満の微細穴あけ領域、Φ0.1から0.05とびで標準化しました。
- 斜面や曲面など加工面の形状を問わず、安定した穴あけ加工ができます。
- 高能率座ぐり加工が可能で、裏バリも抑制します。
|
| 商品スペック |
- 素材：超微粒子超硬合金
- 表面処理：無限コーティング
- 刃数(枚)：2
- ねじれ角(°)：20
- 加工形状：穴あけ加工
- 対応被削材：炭素鋼/合金鋼/プリハードン鋼/ステンレス鋼/アルミ合金/銅
- 刃先形状：フラットドリル
- 先端角(°)：-

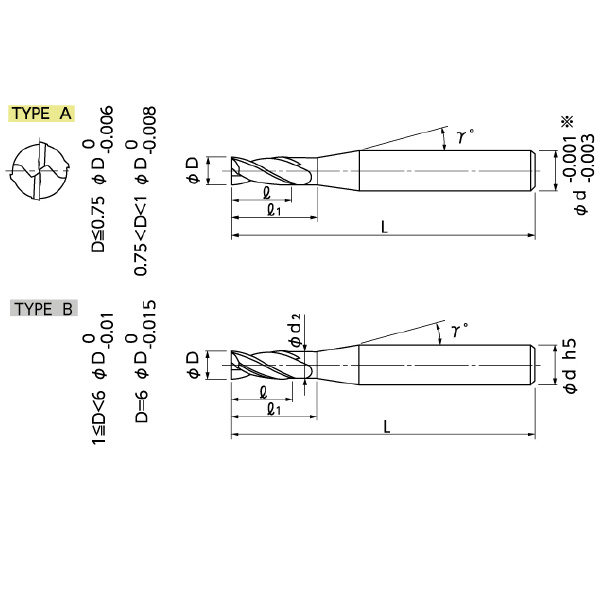

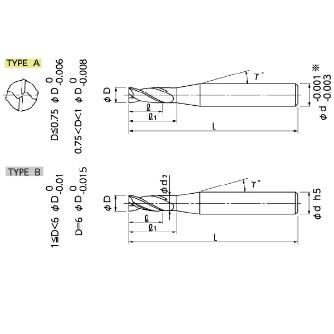

- (D)直径(mm)：0.15
- (l)溝長(mm)：0.3
- (l2)首下長(mm)：0.45
- 形状：A
- (d2)首下径(mm)：-
- (r)首角(°)：9
- (d)シャンク径(mm)：4
- (L)全長(mm)：45
- 公差 シャンク径(mm)：Φd(-0.003～-0.001)
|
| 注意事項 |
- シャンク公差はJIS規格でh4に括られますが、日進工具社では-0.001mm～-0.003mmの範囲［0.002mm］で生産しております。
- 工具をケースから取り出す際は、工具の飛び出しや、刃先が素手に直接触れない様に、充分に注意してください。
- 切れ刃を直接素手で触れない様にしてください。
- 工具を使用する際は、破損する危険がありますので、必ずカバー・保護メガネ等を使用してください。
- ホルダ等は、工具や加工内容に見合った物を使用してください。工具はホルダにしっかりと固定し、振れを抑えるようにしてください。
- 被削材は、しっかり固定してください。
- 工具及び被削材の寸法は、あらかじめ確認しておいてください。
- 切削条件は、加工物や使用機械に合せて、調節する必要があります。
- 用途に応じて切削油を選定してください。不水溶性切削油を使用する場合は、加工時に発生する火花や破損で引火、火災の危険があります。防火対策を必ず行ってください。
|
| 内容品・付属品 |
― |
| 原産国 |
― |
| 特記事項 |
― |
