住友電気工業（株）

ＳＥＣ－溝入れバイト　ホルダ　ＧＮＤＬＬ２０１２ＪＸ－２２１

商品アイコンについて
  • 型番：GNDLL2012JX-221
  • 発注コード：M1C14
  • メーカー商品コード：2600BDV
  • JANコード：―
仕切価格 ―
標準価格 \24,200
　
注文単位 1個

  • ※11/21 23:30 時点の情報です

用途 ―
商品説明 ―
商品スペック

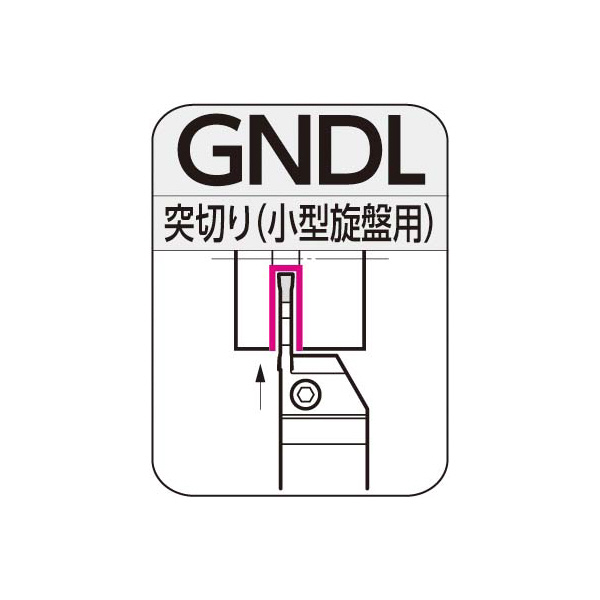

  • 加工用途：突切り・外径溝入れ(小型旋盤用)
  • 構造：クランプオン
  • 勝手［記号］：左［L］

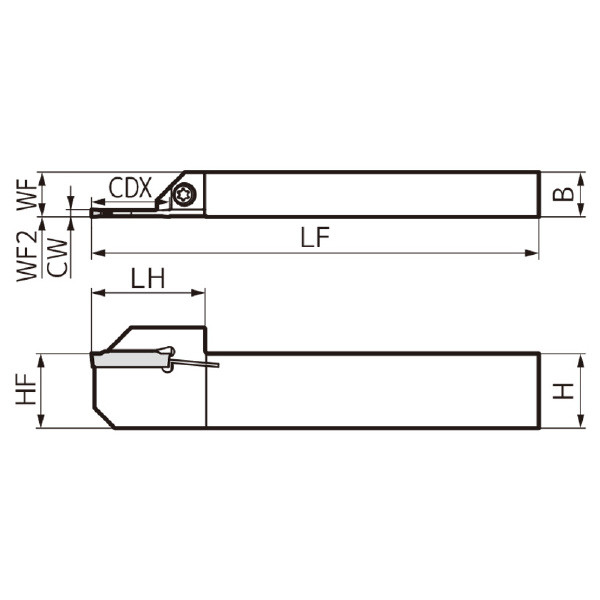

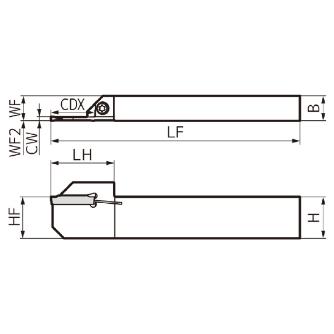

  • シャンク高(mm)：20
  • シャンク幅(mm)：12
  • 全長(mm)：120
  • 刃先距離(mm)：(12)
  • 刃先高さHF(mm)：20
  • 頭部LH(mm)：30.5
  • オフセットWF2(mm)：0
  • 溝幅(mm)：2
  • 最大溝深さ(mm)：21
  • 最大突切り径(mm)：42
  • Fig：3
  • 適用チップ：GC□ □20○○-□□
  • 部品・キャップスクリュー：BFTX0414
  • 部品・皿ねじ：BFTX0414
  • 部品・レンチ：LT15-10
  • 部品・キャップスクリュー(N・m)：3.0
注意事項
  • インサートとホルダの刃幅CWは同一の組み合わせでご使用ください。
  • 最大溝深さCDXは溝入れ加工時の数値です。
