| 用途 |
― |
| 商品説明 |

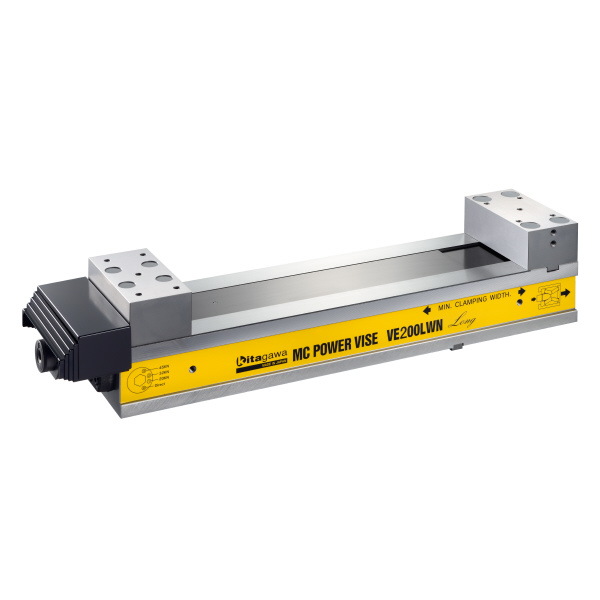

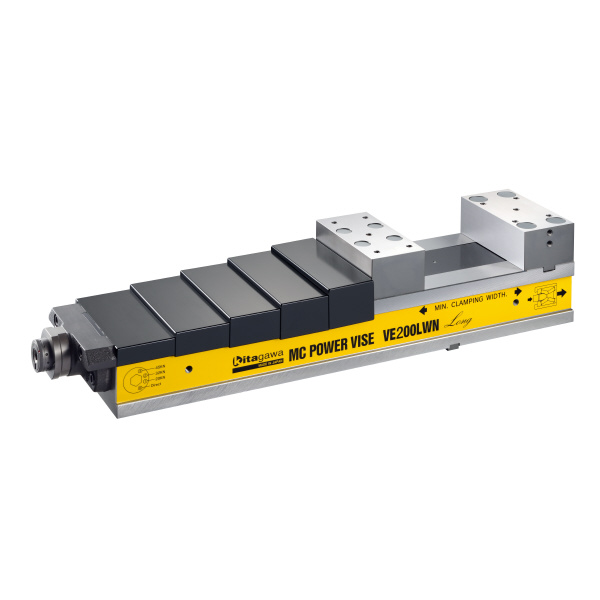

- 黄色いボディの超低床スチールバイス。
- 高剛性のスチールボディ。
- 高い口金でしっかりワークを把握できます。
- クラス最大の口金開き。コンパクトなボディで大きなワークを把握できます。
- メカ式増力機構で安定した締付力。
- 浮上りを極小に抑えて安定した加工精度。
- 標準並列仕様。長尺物や多数個同時加工に最適です。
- オプション:並列クランプ器具、段付ガイドブロック、ラチェットハンドル、エキステンションバー、ソフトジョー(移動側、固定側セット)。
- ボディ素材:焼入れスチール。
- 口金素材:焼入れスチール。
|
| 商品スペック |
- 締付力(kN)：Max.45
- 口巾(mm)：200
- 口開(mm)：195～605
- 全高(mm)：180
- 質量(kg)：133
- 口金高さ(mm)：35
- ボディ素材：焼入れスチール
- ワーク取付面高さ(mm)：110
- 口金素材：焼入れスチール
- 寸法A(mm)：913
- 寸法a(mm)：M10
- 寸法a1(mm)：M16×65
- 寸法B(mm)：238
- 寸法C(mm)：675
- 寸法c1(mm)：71
- 寸法D(mm)：818
- 寸法d(mm)：115
- 寸法d1(mm)：15～31
- 寸法E(mm)：95
- 寸法e(mm)：588
- 寸法e1(mm)：30
- 寸法F(mm)：135
- 寸法f(mm)：57.5
- 寸法f1(mm)：45
- 寸法G(mm)：580
- 寸法g(mm)：51
- 寸法H(mm)：18
- 寸法h(mm)：100
- 寸法J(mm)：180
- 寸法j(mm)：150
- 寸法K(mm)：110
- 寸法L(mm)：70
- 寸法M(mm)：102
- 寸法m(mm)：70
- 寸法N(mm)：98
- 寸法n(mm)：60
- 寸法P(mm)：195～605
- 寸法Q(mm)：75
- 寸法R(mm)：225
- 寸法r(mm)：15
- 寸法S(mm)：37
- 寸法T(mm)：95
- 寸法U(mm)：202
- 寸法V(mm)：200
- 寸法W(mm)：217
- 寸法X(mm)：21
- 寸法Y(mm)：7
- 全長(mm)：913
- 全幅(mm)：217
|
| 注意事項 |
― |
| 内容品・付属品 |
●クランプ器具ASSY(クランプ器具、Tナット、ボルト、ワッシャー)●ハンドル●L型六角レンチ●Cキャップ●スライドカバー |
