| 用途 |
― |
| 商品説明 |

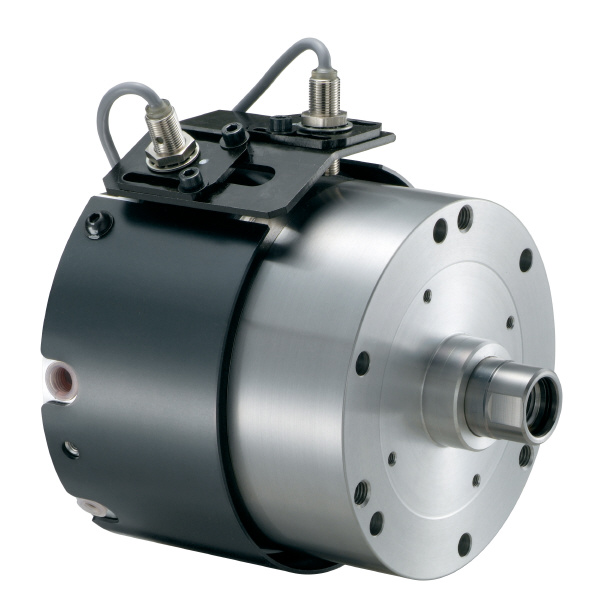

- 短寸、小型、軽量。
- 旋盤の機能を十分に発揮させるコンパクト設計。
- ロックバルブ、リリーフバルブ内蔵、さらに確認センサ付。
|
| 商品スペック |
- 最高回転速度(min-1)：6000
- 慣性モーメント(kg・m2)：0.028
- 質量(kg)：10.5
- ドレン量(l/min)：1.2
- ピストンストローク(mm)：21
- ピストン推力(kN)(kgf)：39.0(3977)(押側)/38.0(3875)(引側)
- ピストン表面積(cm2)：105.7(押側)/102(引側)
- 最高使用油圧力(MPa)(kgf/cm2)：4.0(40.8)
- 寸法A(mm)：120
- 寸法B(mm)：21
- 寸法C(mm)：168(h7)
- 寸法D(mm)：145
- 寸法E(mm)：44
- 寸法F(mm)：32
- 寸法G(mm)：22(H8)
- 寸法H(mm)：M20
- 寸法J(mm)：30
- 寸法K(mm)：15
- 寸法L(mm)：178
- 寸法M(mm)：128
- 寸法N(mm)：14
- 寸法P(mm)：60(max.)/39(min.)
- 寸法Q(mm)：75(max.)/54(min.)
- 寸法R(mm)：27
- 寸法S(mm)：182.2
- 寸法T(mm)：M10
- 寸法U(mm)：17
- 寸法V(mm)：104
|
| 注意事項 |
- ピストン推力:最高使用油圧力4.0MPa(40.8kgf/cm2)。
- ドレン量は油圧力3.0MPa(30.6kgf/cm2)、油温50℃の時。
|
| 内容品・付属品 |
― |
| 原産国 |
― |
| 特記事項 |
― |
