| 用途 |
― |
| 商品説明 |

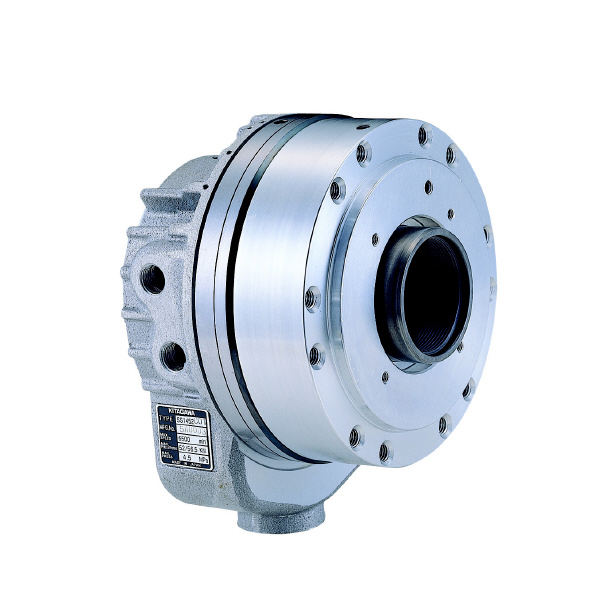

- BB200、B-200シリーズに対応。
- 旋盤の機能を十分に発揮させるコンパクト設計。
- 全長が従来型の2/3のコンパクトサイズに。
- 回転速度がさらにUP。
- 最高油圧力もさらにUP(1サイズ上のチャックにも対応可能)。
- リニアセンサ取付可能(オプション)。
|
| 商品スペック |
- 最高回転速度(min-1)：3500
- 貫通穴径(mm)：210
- 最高使用油圧力(MPa)(kgf/cm2)：3.50(35.7)
- 寸法A1(mm)：20.0
- 寸法A2(mm)：18
- 寸法B1(mm)：120.5
- 寸法B2(mm)：9
- 寸法C(mm)：260
- 寸法C1(mm)：35
- 寸法D(mm)：240
- 寸法E(mm)：200
- 寸法E1(mm)：M6×12(深さ)
- 寸法F(mm)：135
- 寸法F1(mm)：M12×24(深さ)
- 寸法G(mm)：125
- 寸法G1(mm)：130
- 寸法H(mm)：M115×2
- 寸法H1(mm)：201
- 寸法J(mm)：106
- 寸法J1(mm)：124
- 寸法K(mm)：46
- 寸法K1(mm)：47
- 寸法L1(mm)：15
- 寸法M1(mm)：110
- 寸法N(mm)：133
- 寸法N1(mm)：145
- 寸法P(mm)：160
- 寸法P1(mm)：4
- 寸法Q1(mm)：M6×10(深さ)
- 寸法R1(mm)：16.0
- 寸法S(mm)：210
- 寸法S1(mm)：Rc1/2
- 寸法T(mm)：200
- 寸法T1(mm)：12
- 寸法U(mm)：192
- 寸法U1(mm)：263
- 寸法V(mm)：27(max.)/-3(min.)
- 寸法V1(mm)：79.5
- 寸法W(mm)：64.0(max.)/34.0(min.)
- 寸法W1(mm)：M118×2.0
- 寸法X1(mm)：115.0
- 寸法Y1(mm)：45
- 寸法Z(mm)：8
- 寸法Z1(mm)：M12
|
| 注意事項 |
- ピストン推力:最高使用油圧力。
- ドレン量:油圧力3.0MPa、油温50℃の時。
|
