(株)北川鉄工所

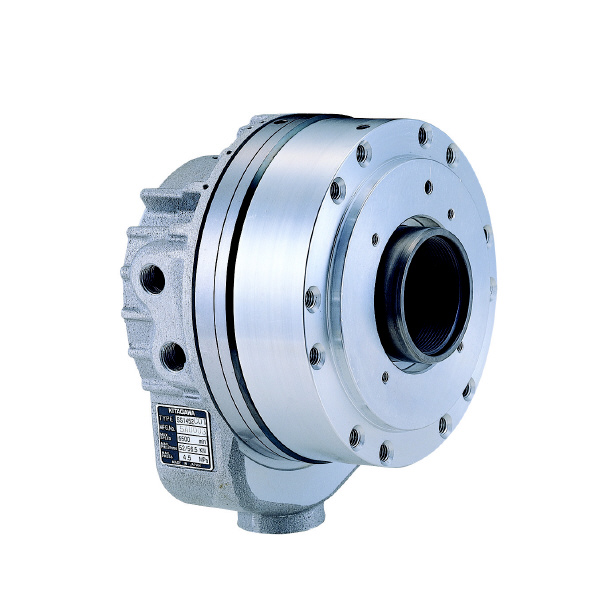

シリンダ SS1881K

  • 型番:SS1881K
  • 発注コード:M0E27
  • メーカー商品コード:9011036110
  • JANコード:―

仕切価格
標準価格 \541,000

注文単位 1個
  • ※11/24 23:20 時点の情報です


用途
商品説明
  • BB200、B-200シリーズに対応。
  • 旋盤の機能を十分に発揮させるコンパクト設計。
  • 全長が従来型の2/3のコンパクトサイズに。
  • 回転速度がさらにUP。
  • 最高油圧力もさらにUP(1サイズ上のチャックにも対応可能)。
  • リニアセンサ取付可能(オプション)。
商品スペック
  • 最高回転速度(min-1):4800
  • 貫通穴径(mm):180
  • 最高使用油圧力(MPa)(kgf/cm2):4.50(45.9)
  • 寸法A1(mm):17.0
  • 寸法A2(mm):19
  • 寸法B1(mm):106.0
  • 寸法B2(mm):9
  • 寸法C(mm):222
  • 寸法C1(mm):35
  • 寸法D(mm):205
  • 寸法E(mm):168
  • 寸法E1(mm):M6×12(深さ)
  • 寸法F(mm):110
  • 寸法F1(mm):M12×24(深さ)
  • 寸法G(mm):100
  • 寸法G1(mm):115
  • 寸法H(mm):M90×2
  • 寸法H1(mm):166
  • 寸法J(mm):81
  • 寸法J1(mm):105
  • 寸法K(mm):46
  • 寸法K1(mm):47
  • 寸法L1(mm):15
  • 寸法M1(mm):85
  • 寸法N(mm):103
  • 寸法N1(mm):113
  • 寸法P(mm):126
  • 寸法P1(mm):4
  • 寸法Q1(mm):M6×10(深さ)
  • 寸法R1(mm):16.5
  • 寸法S(mm):175
  • 寸法S1(mm):Rc1/2
  • 寸法T(mm):175
  • 寸法T1(mm):12
  • 寸法U(mm):167
  • 寸法U1(mm):226
  • 寸法V(mm):23(max.)/-2(min.)
  • 寸法V1(mm):71.0
  • 寸法W(mm):58.0(max.)/33.0(min.)
  • 寸法W1(mm):M89×2.0
  • 寸法X1(mm):86.0
  • 寸法Y1(mm):38
  • 寸法Z(mm):8
  • 寸法Z1(mm):M10
注意事項
  • ピストン推力:最高使用油圧力。
  • ドレン量:油圧力3.0MPa、油温50℃の時。
内容品・付属品
原産国
特記事項
