| 用途 |
― |
| 商品説明 |

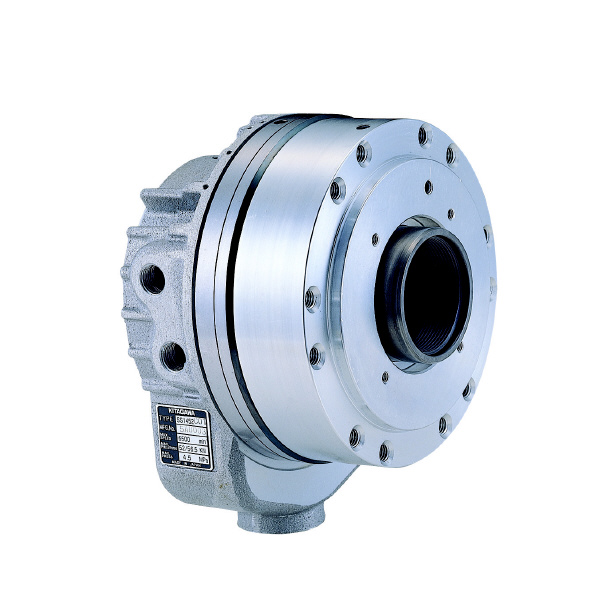

- BB200、B-200シリーズに対応。
- 旋盤の機能を十分に発揮させるコンパクト設計。
- 全長が従来型の2/3のコンパクトサイズに。
- 回転速度がさらにUP。
- 最高油圧力もさらにUP(1サイズ上のチャックにも対応可能)。
- リニアセンサ取付可能(オプション)。
|
| 商品スペック |
- 最高回転速度(min-1)：5500
- 貫通穴径(mm)：170
- 最高使用油圧力(MPa)(kgf/cm2)：4.50(45.9)
- 寸法A1(mm)：17.5
- 寸法A2(mm)：18
- 寸法B1(mm)：99.0
- 寸法B2(mm)：9
- 寸法C(mm)：212
- 寸法C1(mm)：35
- 寸法D(mm)：195
- 寸法E(mm)：160
- 寸法E1(mm)：M6×12(深さ)
- 寸法F(mm)：105
- 寸法F1(mm)：M10×20(深さ)
- 寸法G(mm)：95
- 寸法G1(mm)：110
- 寸法H(mm)：M85×2
- 寸法H1(mm)：155
- 寸法J(mm)：75
- 寸法J1(mm)：100
- 寸法K(mm)：46
- 寸法K1(mm)：47
- 寸法L1(mm)：15
- 寸法M1(mm)：80
- 寸法N(mm)：98
- 寸法N1(mm)：108
- 寸法P(mm)：121
- 寸法P1(mm)：4
- 寸法Q1(mm)：M6×10(深さ)
- 寸法R1(mm)：14.0
- 寸法S(mm)：164
- 寸法S1(mm)：Rc1/2
- 寸法T(mm)：160
- 寸法T1(mm)：12
- 寸法U(mm)：157
- 寸法U1(mm)：216
- 寸法V(mm)：22(max.)/-3(min.)
- 寸法V1(mm)：71.0
- 寸法W(mm)：57.0(max.)/32.0(min.)
- 寸法W1(mm)：M84×2.0
- 寸法X1(mm)：81.0
- 寸法Y1(mm)：33
- 寸法Z(mm)：8
- 寸法Z1(mm)：M10
|
| 注意事項 |
- ピストン推力:最高使用油圧力。
- ドレン量:油圧力3.0MPa、油温50℃の時。
|
