| 用途 |
― |
| 商品説明 |

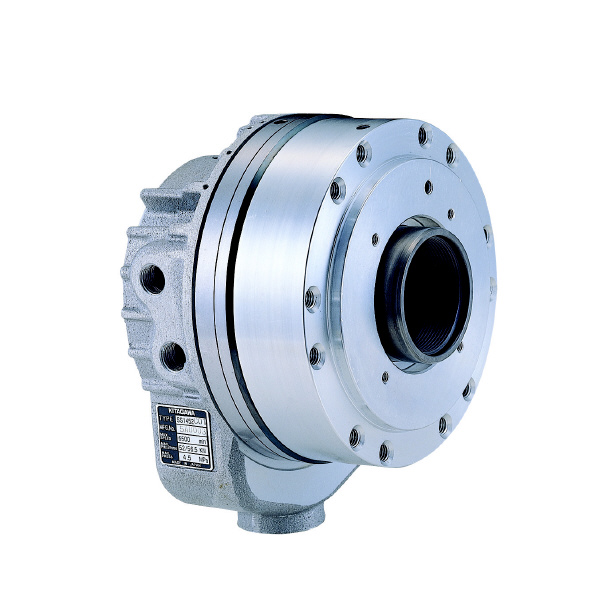

- BB200、B-200シリーズに対応。
- 旋盤の機能を十分に発揮させるコンパクト設計。
- 全長が従来型の2/3のコンパクトサイズに。
- 回転速度がさらにUP。
- 最高油圧力もさらにUP(1サイズ上のチャックにも対応可能)。
- リニアセンサ取付可能(オプション)。
|
| 商品スペック |
- 最高回転速度(min-1)：6500
- 慣性モーメント(kg・m2)：0.031
- 質量(kg)：13
- ドレン量(l/min)：3.9
- ピストンストローク(mm)：22
- ピストン推力(kN)(kgf)：56.5(5761)(押側)/52.1(5313)(引側)
- ピストン表面積(cm2)：132.9(押側)/122.6(引側)
- 貫通穴径(mm)：145
- 最高使用油圧力(MPa)(kgf/cm2)：4.50(45.9)
- 寸法A1(mm)：9.0
- 寸法B1(mm)：88.0
- 寸法C(mm)：180
- 寸法C1(mm)：30
- 寸法D(mm)：165
- 寸法E(mm)：140
- 寸法E1(mm)：M6×12(深さ)
- 寸法F(mm)：80
- 寸法F1(mm)：M10×20(深さ)
- 寸法G(mm)：70
- 寸法G1(mm)：93
- 寸法H(mm)：M60×2
- 寸法H1(mm)：110
- 寸法J(mm)：53
- 寸法J1(mm)：86
- 寸法K(mm)：40
- 寸法K1(mm)：47
- 寸法L1(mm)：15
- 寸法M1(mm)：55
- 寸法N(mm)：73
- 寸法N1(mm)：85
- 寸法P(mm)：96
- 寸法P1(mm)：4
- 寸法Q1(mm)：M6×6(深さ)
- 寸法S(mm)：135
- 寸法T(mm)：130
- 寸法U(mm)：130
- 寸法V(mm)：19(max.)/-3(min.)
- 寸法W(mm)：53.5(max.)/31.5(min.)
- 寸法Z(mm)：8
|
| 注意事項 |
- ピストン推力:最高使用油圧力。
- ドレン量:油圧力3.0MPa、油温50℃の時。
|
