| 用途 |
― |
| 商品説明 |
- 小型でも高機能。

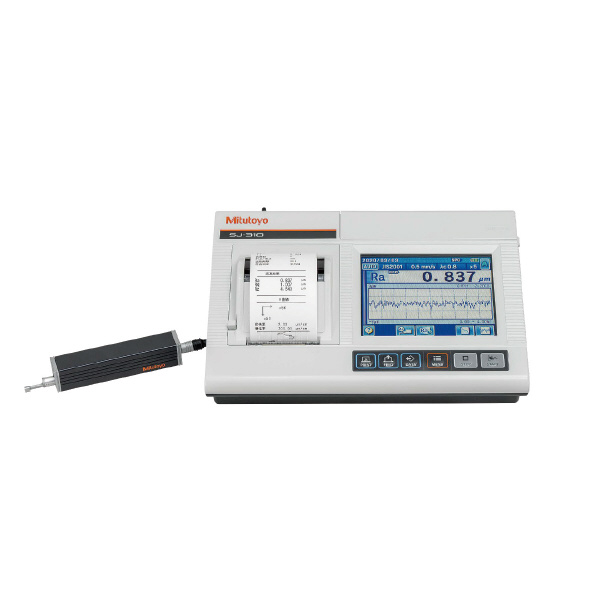

- 多彩な測定・解析機能と優れた携帯性を兼ね備え、プリンタも内蔵した小型表面粗さ測定機。
- 相互の特長を掛け合わせることで活用シーンが拡大！
- データの保存忘れや誤消去などの"うっかり"を防止。
- 評価条件を一覧から選ぶだけ。スクロール不要で快適！
- 見えにくい部分も心配なし。接触判定で安心測定。
- 手ブレ対策で測定ミスをシャットアウト。
- パスワード設定で管理者も安心！
- 抜群の視認性で測定を支援。5.7インチ大型カラーグラフィックLCD。
- 高速プリンタ装備だから、いつでもどこでも測定結果を印刷可能。
- 測定データの高度活用を可能にする2曲線同時評価機能。
- データの活用範囲が広がる削除機能。
- 座標差解析でワークの状態をいち早くキャッチ。
- 統計処理がデータ管理に役立つ。
- 図面指示形式での条件入力が可能。
|
| 商品スペック |
- 測定範囲(mm)：16［X軸］/0.36(-0.2～+0.16)［検出部］
- 測定力(mN)：0.75
- 分解能(μm)：360/0.02、100/0.006、25/0.002(検出部)
- スタイラス先端形状：2μmR 60°
- パラメータ：Ra/Rc/Ry/Rz/Rq/Rt/Rmax/Rp/Rv/R3z/Rsk/Rku/Rc/RPc/Rsm/Rz1max/S/HSC/RzJIS/Rppi/RΔa/RΔq/RIr/Rmr/Rmr(c)/Rδc/Rk/Rpk/Rvk/Mr1/Mr2/A1/A2/Vo/λa/λq/Lo/Rpm/tp/Htp/R/Rx/AR/W/AW/Wx/Wte カスタマイズ可能
- 評価曲線：断面曲線、粗さ曲線、DF曲線、粗さモチーフ曲線、うねりモチーフ曲線
- カットオフ値λc(mm)：0.08、0.25、0.8、2.5、8
- カットオフ値λs(μm)：2.5、8
- スキッド圧(mN)：400以下
- フィルタ：Gaussian/2CR75/PC75
- 解析グラフ：負荷曲線、振幅分布曲線
- 区間数：×1/×2/×3/×4/×5/×6/×7/×8/×9/×10/任意(0.3～16.0mm:0.01mm間隔)
- 測定速度(mm/s)：0.25/0.5/0.75(測定時)・1(リターン時)
- 対応規格：JIS'82/JIS'94/JIS'01/ISO'97/ANSI/VDA
|
| 注意事項 |
- Rmaxパラメータ:VDA規格選択時及びANSI規格、JIS'82規格選択時のみ演算可能です。
- Rz1maxパラメータ:ISO'97規格選択時のみ演算可能です。
- RzJISパラメータ:JIS'01規格選択時のみ演算可能です。
- tp/Htpパラメータ:ANSI規格のみ演算可能です。
- カットオフ値λs:JIS'82規格を選択時は無効になります。
- 合否判定機能:ANSI規格では平均値ルールのみ可能です。VDA規格では、16%ルールは選択できません。
- 省電力機能:ACアダプタ使用時は無効です。またオートスリープ設定OFFも可能です。
|
| 内容品・付属品 |
●接続ケーブル(演算表示部と駆動部の接続用):12AAW066●粗さ標準片(Ra3μm):178-601●ACアダプタ:357651●電源コード:02ZAA000●平面用ノーズピース:12AAA217●円筒用ノーズピース:12AAA218●支持足セット:12AAA216●校正用台:12BAK700●タッチペン:12BAR507●保護シート:12BAL402●記録紙:270732×5巻●キャリングケース:12BAL400●プラスドライバ●タッチペン用ストラップ●取扱説明書●ワンシートマニュアル●保証書 |
| 原産国 |
日本 |
