| 用途 |
●ワークは薄物や厚物を問わず、研削や軽切削作業までこなす長手方向ピッチの電磁チャックです。●とりわけ、長尺の薄物の研削および軽切削や、バフ・ベルトの多量研削など、標準形電磁チャックには不向きなワークにも適します。 |
| 商品説明 |

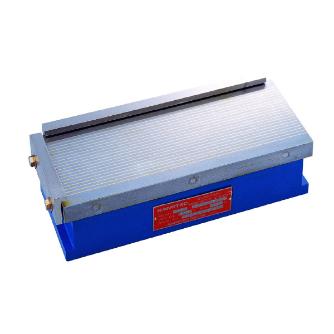

- 細かな磁極模様が長手方向に配置されています。
- N-Sの磁力線が比較的広く、ベルトを介しての吸着などに効果を発揮します。(但し吸着力の分布が均一でないため小物ワークを全面に並べての加工には不適当な場合があります。)
- 強力にも関わらず、チャックの高さを低く抑えてあります。
- 別途電装品要。
|
| 商品スペック |
- 種類：横細目形
- 呼び寸法(mm)：150×450
- 電圧(V)：DC90
- 電流(A)：0.85
- 高さ(mm)：70
- 磁極間隔(mm)：4(1+3)
- 適用機種：フライス研削盤、量産鋸刃研削盤
- 電装品：ES-M103B/ES-M305B/EH-V305A/EH-VE305A
- 質量(kg)：29
- チャック作業面B1(mm)：150
- チャック作業面Be(mm)：125
- チャック作業面L1(mm)：450
- チャック作業面t(mm)：20
- チャック取付部B2(mm)：148
- チャック取付部h(mm)：13
- チャック取付部L2(mm)：450
- 電源コード(m)：2
|
| 注意事項 |
- 磁力調整不要の場合はES-M形を選定下さい。
- 電装品、クランプ用部品は付属していません。カネテック社製の電装品をお使いになることで最適な性能を発揮することができます。
|
