| 用途 |
●プレス材ワーク等で、小形・軽量のため、ワーク質量のみでは釈放し難い場合の搬送に、工業用ロボットの把手部として適します。 |
| 商品説明 |

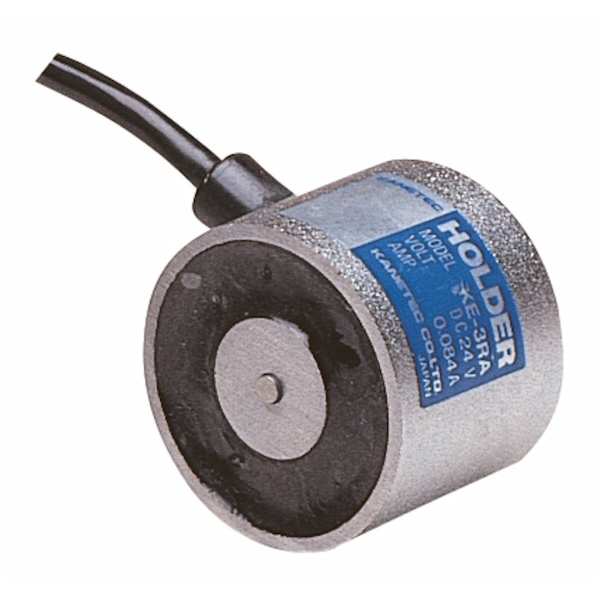

- 屈曲や振動に対する耐久性の格段に優れた特殊ケーブルを採用しております。
- 吸着面中央の突起のスプリング圧で、瞬時釈放ができます。状況に合せてスプリングの押圧は調整できます。
- 着脱の切れが良いです。
- 無電解ニッケルメッキ仕上げをしています。
- 連続使用が可能です。
- 別途電装品要。
|
| 商品スペック |
- 寸法(mm)：Φ40×25
- 最大吸着力(N(kgf))：100(10)
- 背部中央ネジ穴(mm)：M6×1.0深7.5
- コード長(mm)：0.3
- 吸着面突起最大長(mm)：Φ2.5×1
- 電圧(V)：DC24
- 電流(A)：0.12
- 使用率(%ED)：100
- 適用整流器：KR-T101A-6・24/RH-M303A-6・24(-C1/-C2)/RH-M105B-24
- 質量(g)：200
- 仕様：非防水
|
| 注意事項 |
- ホルダの接触する搬送物の吸着部分に、凹凸や穴がない場合に、ご使用下さい。また押圧でたわみを起こす薄板にも不適です。
- 吸着面の錆・傷等は吸着力に影響を与えますので、定期的に補修を行ってください。
- 連続使用した場合はホルダが高温になりますので、ご注意ください。
- 突起は、吸着面の中央に、Φ2.5×最大長1mmです。
- 最大吸着力はSS400、10mm厚、研削仕上面プレート全面吸着の値です。
- 周囲40℃以下、吸着物50℃以下でご使用下さい。
- 最大吸着力とは、吸着物の材質、形状、面仕上等、最も適した条件で得られる吸着力のことです。従って実際には、状況により大巾な低減値能力で選定します。一般的な吊上能力は最大吸着力の1/2以下となります。
- 電磁ホルダは防滴構造ではありません。
|
