| 用途 |
●めねじ取付用。 |
| 商品説明 |
- 高圧用。
- 本体材質には振動・衝撃に強い特殊鋼を採用。
- 圧力損失も少なく油圧機器に適応。
- 「カプラ」本体は、熱処理を施した特殊鋼を採用しています。特にインパルス圧における耐衝撃性に威力を発揮します。
- 自動開閉バルブを備え、分離時の流体の流出を防止します。
- 油圧装置などへの取り付け作業の効率化が図れます。
- めねじタイプにおすの変換ニップル(市販品)を取り付けた時の全長と比べて、短くなります。
|
| 商品スペック |

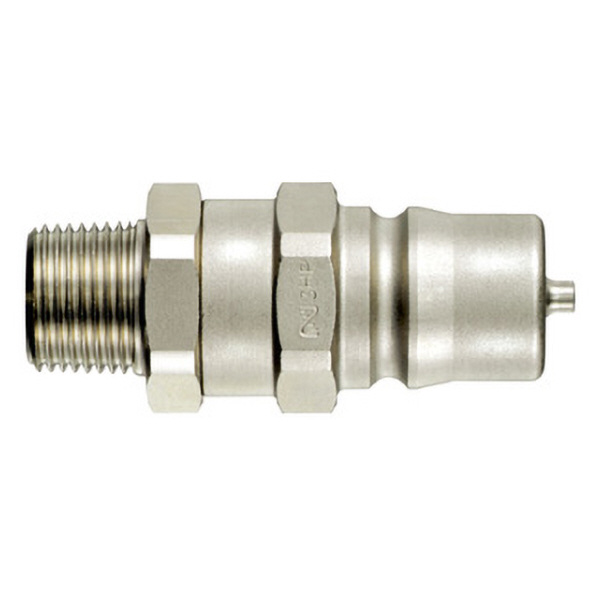

- 商品タイプ：プラグ
- バルブ構造：両路開閉型
- 最高使用圧力(MPa｛kgf/cm2｝)：20.6｛210｝
- 使用温度範囲(℃)：-20～+80
- 本体材質：特殊鋼(ニッケルめっき)
- 適用流体：作動油
- シール材質：ニトリルゴム
- サイズ(mm)：Rc1/4(相手側)
- 接続種類：めねじ(相手側)
- 推奨最大締付トルク(N・m)：28
- 推奨最大締付トルク(kgf・cm)：286
- 質量(g)：60
- 耐圧力(MPa｛kgf/cm2｝)：31.0｛316｝
- C(mm)：17.5
- H(mm)：六角19
- L(mm)：49
- T：R1/4
- ΦD(mm)：21
- 仕様：テーパねじ
- 備考：標準材質
- 表示記号：NBR
|
| 注意事項 |
- 使用可能な温度範囲は、使用条件によって異なります。
- 互換性:サイズが異なった場合は接続できません。
|
