| 用途 |
― |
| 商品説明 |

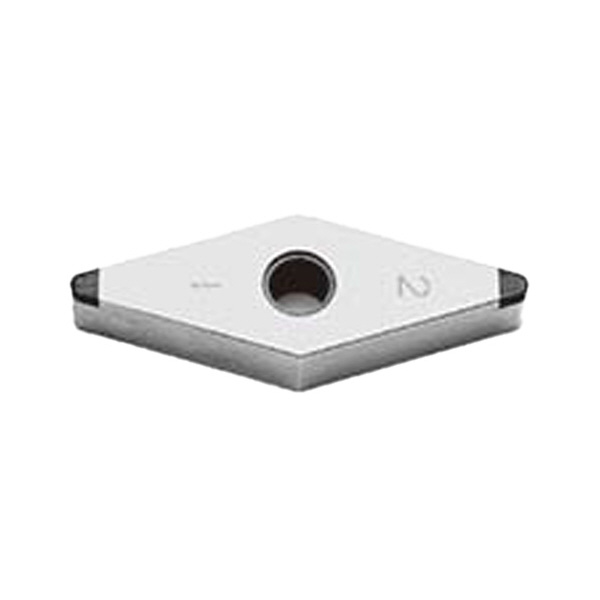

- 1つのインサートに複数のスミボロンをろう付け。
- マルチコーナーワンユースインサートは、全周研磨加工を施したG級精度仕様。さらに、全てのコーナーに番号をマーキングしてあり、使用済コーナーの管理が簡単です。
- 中粒のCBNを高密度に焼結し、最高の含有率を実現。
- さらにCBN粒子間の結合力を高めることで、優れた耐欠損性を発揮。
- 鋳鉄・焼結合金・難削材の高速仕上げ加工で安定した長寿命を実現します。
|
| 商品スペック |
- 材種：BN7000
- インサート形状［記号］：菱形［V］
- 逃げ角［記号］(°)：0［N］
- 等級記号：G
- 切刃長［記号］(mm)：2.0［16］
- インサート厚さ［記号］(mm)：4.76［04］
- コーナー半径［記号］(mm)：0.8［08］
- ブレーカ：なし
- 商品タイプ：ネガティブタイプ/ワンユースタイプ
- みぞ穴記号：A
- コーナー高さ許容差(mm)：±0.025
- タイプ記号：NU
- 穴の形状：円筒状
- 穴の有無：あり
- 穴径(mm)：3.81
- 厚さ許容差(mm)：±0.13
- 仕様：ノンコート
- 刃先仕様記号：S01225
- 刃先処理：刃先強化タイプ
- 刃先処理記号：HS
- 切れ刃タイプ：マルチコーナータイプ
- 切れ刃数：2
- 切れ刃数記号：2
- 頂角(°)：35
- 内接円(mm)：9.525
- 内接円許容差(mm)：±0.025
|
| 注意事項 |
- ワンユースインサートは切込み0.5mm以下でご使用ください。
|
