住友電気工業(株)

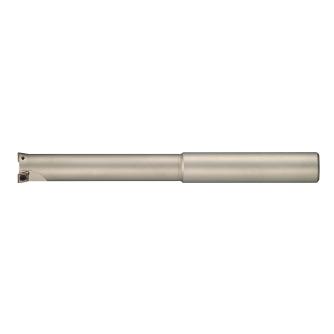

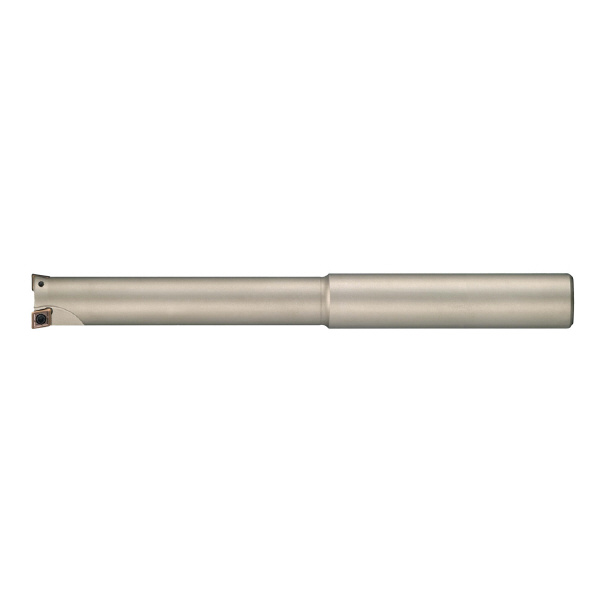

SEC-プランジミルホルダ PCT200D3S20

  • 型番:PCT200D3S20
  • 発注コード:ISD21
  • メーカー商品コード:2A00612
  • JANコード:―

仕切価格
標準価格 \34,100

注文単位 1個
  • ※11/24 23:20 時点の情報です


用途
商品説明
  • 航空機部品や金型など、工具突出しが長く加工能率が上げられない深彫り加工やポケット加工において、工具剛性の高いZ軸方向への切削送りにより、高能率で安定した粗加工を実現します。
  • 底切刃をフラット設計とすることで、平面に近い底面形状が得られ、後工程での切込み変動を抑えられます。
  • エア穴付きで、内部クーラントによる切くず排出性能が向上します。
  • 特殊表面処理を施した高耐久性ボディで、寿命・信頼性が向上します。
  • SumiDrill WDX型用インサートの採用により、鋼から非鉄金属、難削材まで幅広い被削材に対応できます。
  • 半径方向切込みは制限されるものの、有効刃数が多く、高送り加工が可能です。(コーナー部の中仕上、穴拡げ、深溝加工など)
商品スペック
  • コーティング:CVDコート/PVDコート/オーロラ
  • 給油形態:内部/油穴付き(2穴)
  • 適用加工深さ:3
  • 刃径(mm):20
  • 有効長(mm):60
  • フルート長LCF(mm):65.0
  • 5.0
  • 首下長LH(mm):65
  • 全長(mm):145
  • シャンク長(mm):80
  • シャンク径(mm):20

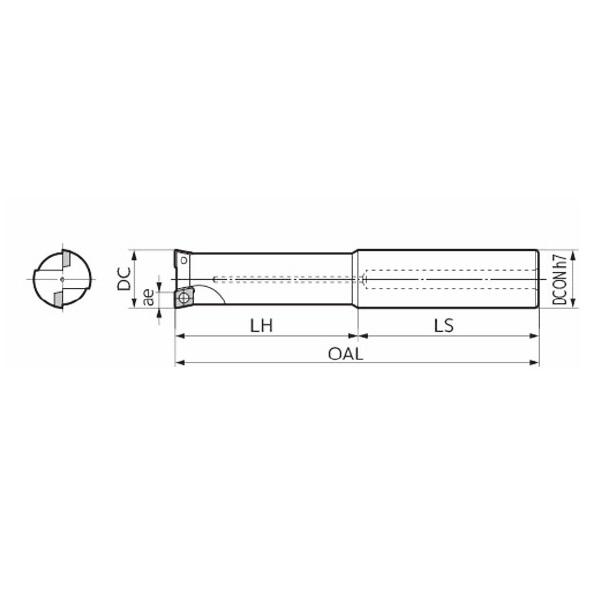

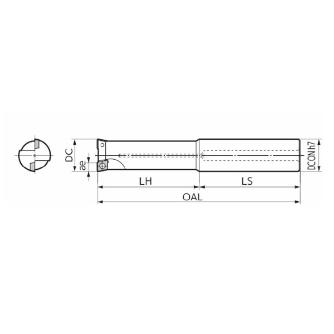

  • Fig:1
  • 刃数:2
  • 適用チップ:WDXT063006
  • 被削材・P_炭素鋼:◎
  • 被削材・P_合金鋼:◎
  • 被削材・H_高硬度鋼~45HRC:○
  • 被削材・M_ステンレス鋼:○
  • 被削材・S_Ti合金:◎
  • 被削材・K_鋳鉄:◎
  • 被削材・K_ダクタイル鋳鉄:◎
  • 被削材・N_アルミニウム合金:◎
  • 被削材・N_銅合金:○
  • 部品・皿ねじ:BFTY02206
  • 部品・皿ねじ(N・m):1.0
  • 部品・レンチ:TRD07
注意事項
内容品・付属品 ●皿ねじ:BFTY02206(1.0N・m)●レンチ:TRD07
原産国
特記事項
