| 用途 |
― |
| 商品説明 |
- 再研磨しない使い切りタイプで工具管理が簡単。
- CBN粒子が特殊セラミックス結合材により強固に結合されたもので、CBN粒子の保持力が高いため、焼入鋼の切削において、優れた耐摩耗性と靱性を発揮します。
|
| 商品スペック |
- 材種：BNX20
- インサート形状［記号］：正三角形［T］
- 逃げ角［記号］(°)：11［P］
- 等級記号：G
- 切刃長［記号］(mm)：2.5［16］
- インサート厚さ［記号］(mm)：4.76［04］
- コーナー半径［記号］(mm)：0.4［04］
- ブレーカ：なし
- 商品タイプ：ポジティブタイプ/ワンユースタイプ
- みぞ穴記号：W
- コーナー高さ許容差(mm)：±0.025
- セット品(個)：10
- タイプ記号：NU
- 穴の形状：円筒穴+片面取(40°～60°)
- 穴の有無：あり
- 穴径(mm)：4.4
- 厚さ許容差(mm)：±0.13
- 仕様：ノンコート
- 刃先仕様記号：S01225
- 刃先処理：標準刃先
- 刃先処理記号：なし
- 切れ刃タイプ：1コーナータイプ
- 切れ刃数：1
- 切れ刃数記号：無
- 頂角(°)：60
- 内接円(mm)：9.525
- 内接円許容差(mm)：±0.025
|
| 注意事項 |
- ワンユースインサートは切込み0.5mm以下でご使用ください。
|
| 内容品・付属品 |

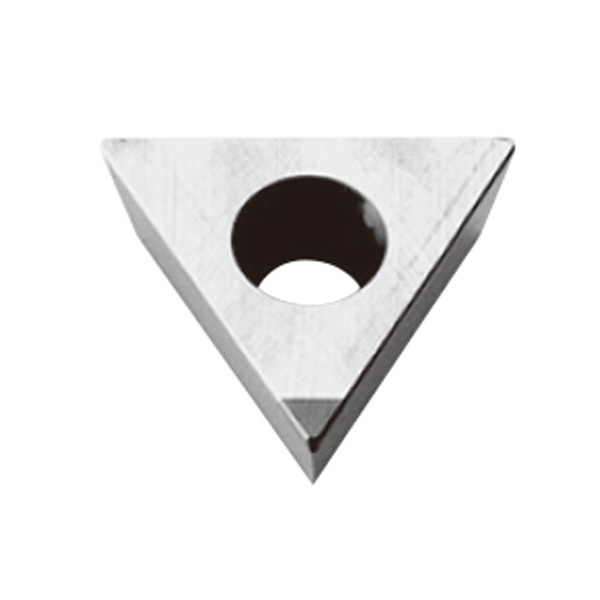

●インサート:NU-TPGW160404 BNX20×10個 |
