住友電気工業（株）

ＳＥＣ－ミニバイト　ホルダ　ＳＣＬＣＬ１６１６Ｈ０９

商品アイコンについて
  • 型番：SCLCL1616H09
  • 発注コード：IMW87
  • メーカー商品コード：2600736
  • JANコード：―
仕切価格 ―
標準価格 \11,000
　
注文単位 1個

  • ※11/21 23:30 時点の情報です

用途 ●一般旋削・端面用。
商品説明 ―
商品スペック
  • シャンク高さ(mm)：16
  • シャンク幅(mm)：16
  • 刃先高さ(mm)：16
  • 切込み角(°)：95
  • クランプ方式：スクリューオン式
  • 勝手［記号］：左［L］

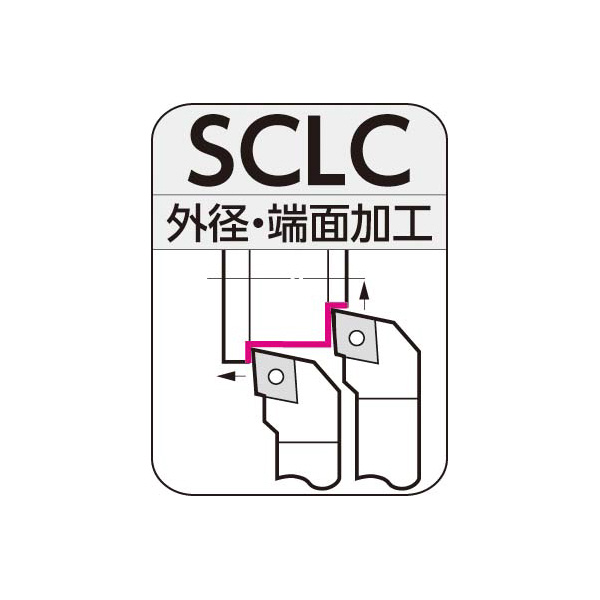

  • 加工用途：外径・端面加工
  • 適用インサート：CC□□09T3
  • インサート形状［記号］：菱形［C］
  • インサート頂角(°)：80

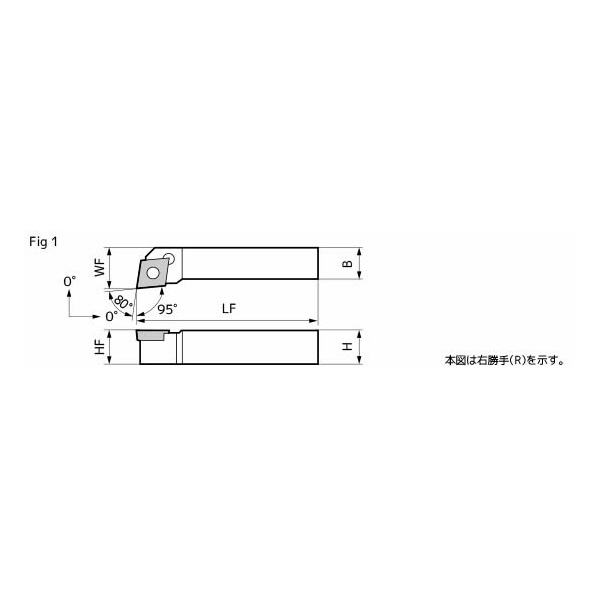

  • Fig：1
  • インサート厚さ(mm)：3.97
  • インサート切刃長(mm)：9.7
  • インサート切刃長記号：09
  • インサート逃げ角(°)：7
  • インサート逃げ角記号：C
  • インサート内接円(mm)：9.525
  • オフセット：あり
  • シャンク高さ記号：16
  • シャンク長さLF(mm)：100
  • シャンク長さ記号：H
  • シャンク幅記号：16
  • 構造記号：S
  • 刃先WF(mm)：20
  • 切刃形状記号：L
  • 頭部LH(mm)：15
注意事項
  • 端面切削で勝手つき型ブレーカのインサートをご使用の場合はホルダとインサートの勝手が逆の組み合わせになります。
内容品・付属品 ●皿ねじ:BFTX0409N(3.4N・m)●レンチ(トルクス穴用):TRX15
原産国 ―
特記事項 ―
