住友電気工業（株）

ＳＥＣ－外径バイト　ホルダ　ＳＶＪＣＲ３２２５Ｐ１６

商品アイコンについて
  • 型番：SVJCR3225P16
  • 発注コード：IME86
  • メーカー商品コード：2000953
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \19,500
　
注文単位 1個

  • ※4/19 23:20 時点の情報です

用途 ●外径倣い用。
商品説明 ―
商品スペック
  • シャンク高さ(mm)：32
  • シャンク幅(mm)：25
  • 刃先高さ(mm)：32
  • 切込み角(°)：93
  • クランプ方式：スクリューオン式
  • 勝手［記号］：右［R］

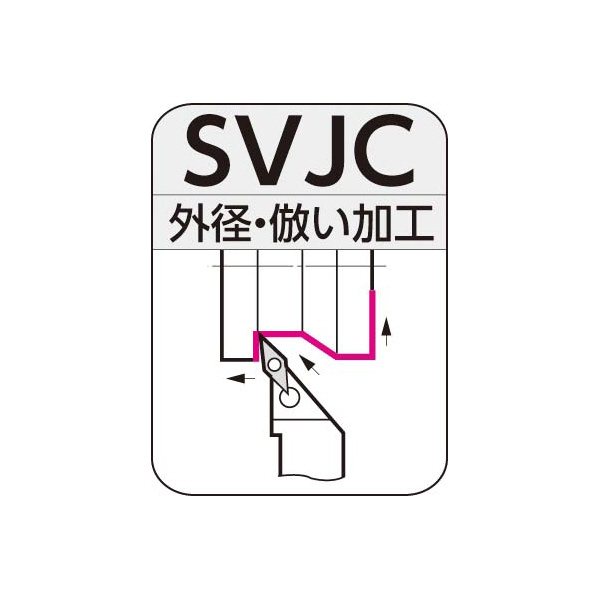

  • 加工用途：外径・倣い加工
  • 適用インサート：VC□□1604
  • インサート形状［記号］：菱形［V］
  • インサート頂角(°)：35

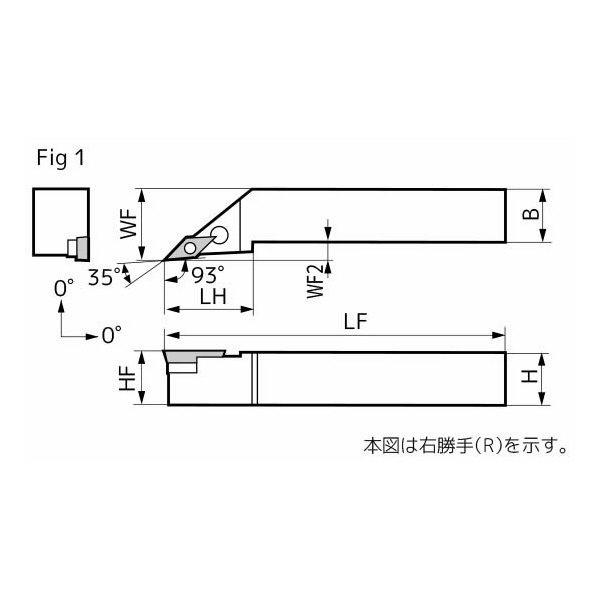

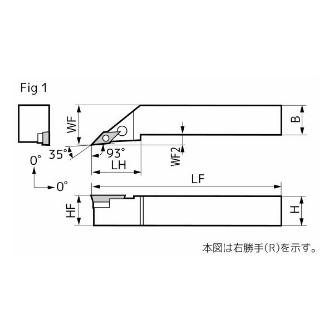

  • Fig：1
  • インサート厚さ(mm)：4.76
  • インサート切刃長(mm)：16.6
  • インサート切刃長記号：16
  • インサート逃げ角(°)：7
  • インサート逃げ角記号：C
  • インサート内接円(mm)：9.525
  • オフセット：あり
  • オフセットWF2(mm)：7
  • シャンク高さ記号：32
  • シャンク長さ(mm)：170
  • シャンク長さ記号：P
  • シャンク幅記号：25
  • 構造記号：S
  • 刃先WF(mm)：32
  • 切刃形状記号：J
  • 頭部LH(mm)：41
注意事項 ―
内容品・付属品 ●ピン:VP32●ナット:CPV33N●敷板:SVP32●皿ねじ:BFTX03508(2.0N・m)●レンチ(トルクス穴用):TRX10●ナット用レンチ(六角穴用):LH025
原産国 ―
特記事項 ―
