住友電気工業（株）

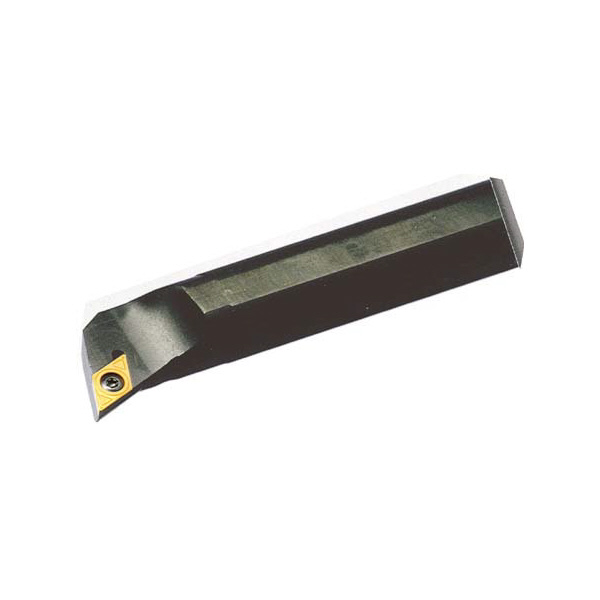

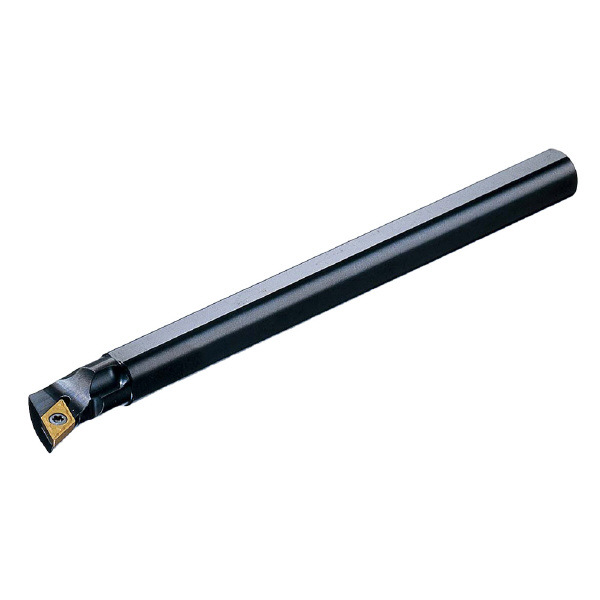

ＳＥＣ－ボーリングバイト　Ｓ１６Ｎ－ＳＤＱＣＲ０７０２－２０

商品アイコンについて
  • 型番：S16N-SDQCR0702-20
  • 発注コード：ILN22
  • メーカー商品コード：2000540
  • JANコード：―
商品一覧へ
(サイズ・色違いなど)
仕切価格 ―
標準価格 \18,400
　
注文単位 1個

  • ※4/18 23:30 時点の情報です

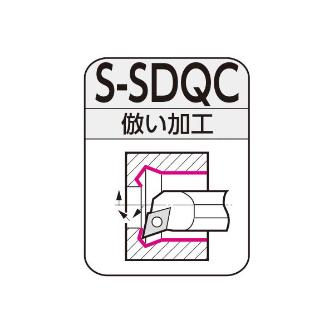

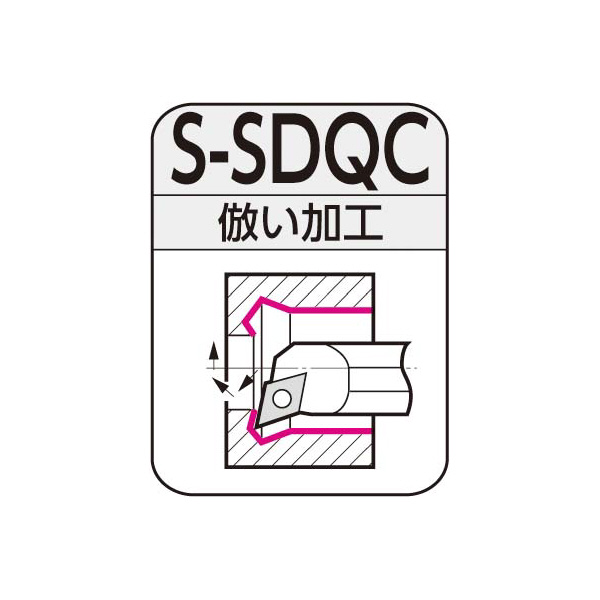

用途 ●内径倣い用。
商品説明 ―
商品スペック

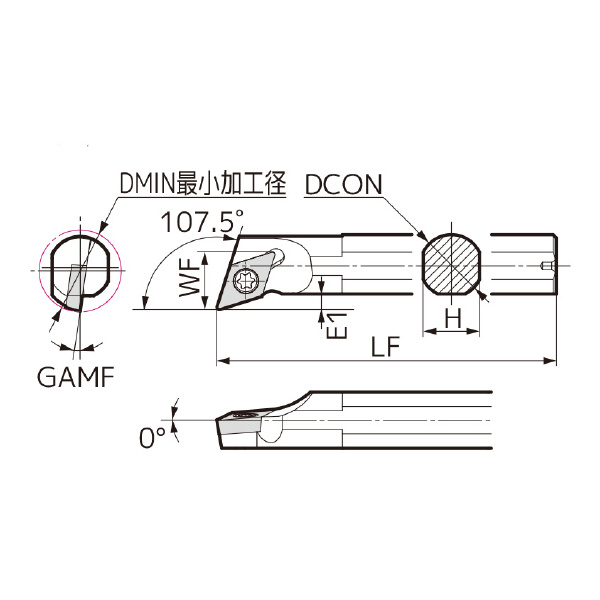

  • 最小加工径(mm)：20
  • シャンク径(mm)：16
  • シャンク長さ(mm)：160
  • インサート形状：菱形
  • 切込み角(°)：107.5
  • クランプ方式：スクリューオン式
  • 勝手［記号］：右［R］
  • 加工用途：倣い加工
  • シャンク材質：鋼
  • インサート逃げ角(°)：7
  • 適用インサート：DC□□0702
  • 全長LF(mm)：160
  • 高さH(mm)：15

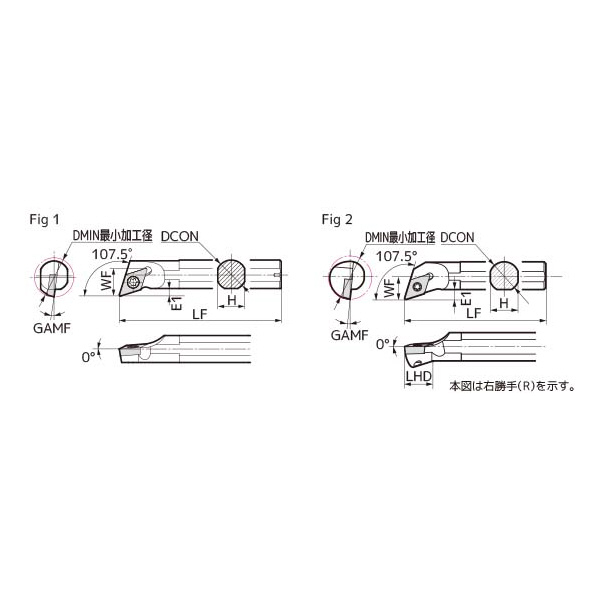

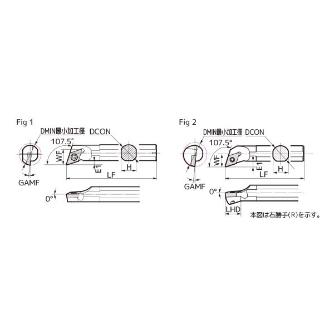

  • Fig：1
  • インサート形状記号：D
  • インサート厚さ(mm)：2.38
  • インサート厚さ記号：02
  • インサート切刃長(mm)：7.7
  • インサート切刃長記号：07
  • インサート頂角(°)：55
  • インサート逃げ角記号：C
  • オフセット：あり
  • オフセットE1(mm)：4.0
  • クランプ方式記号：S
  • シャンク材質記号：S
  • シャンク長さ記号：N
  • すくい角GAMF(°)：-6
  • 刃先距離WF(mm)：11.0
  • 切刃形状記号：Q
  • 頭部LHD(mm)：-
注意事項
  • 右勝手(R)のホルダには左勝手(L)・勝手なし(N)のインサートが適合します。
内容品・付属品 ●皿ねじ:BFTX02506N(1.5N・m)●レンチ(トルクス穴用):TRX08
原産国 ―
特記事項 ―
