| 用途 |

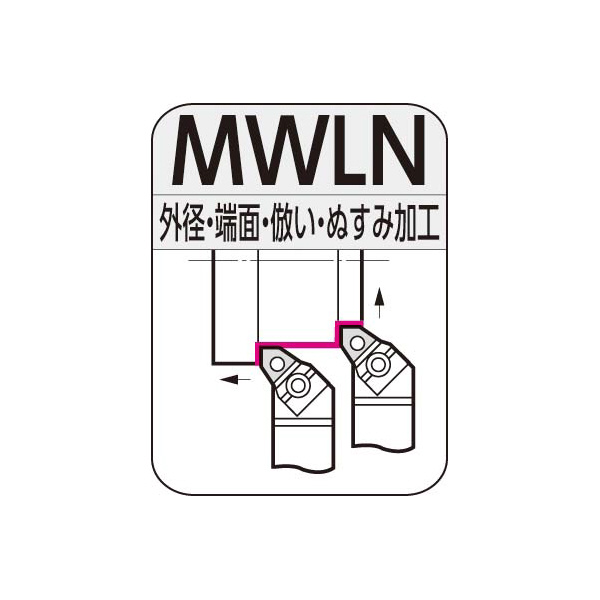

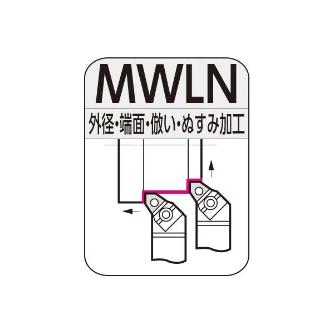

●一般旋削・端面・倣い・ぬすみ用。 |
| 商品説明 |
― |
| 商品スペック |
- シャンク高さ(mm)：32
- シャンク幅(mm)：25
- 刃先高さ(mm)：32
- 切込み角(°)：95
- クランプ方式：クランプオン式+ピンロック式
- 勝手［記号］：左［L］
- 加工用途：外径・端面・倣い・ぬすみ加工
- 適用インサート：WN□□0804
- インサート形状［記号］：等辺不等角六角形［W］
- インサート頂角(°)：80

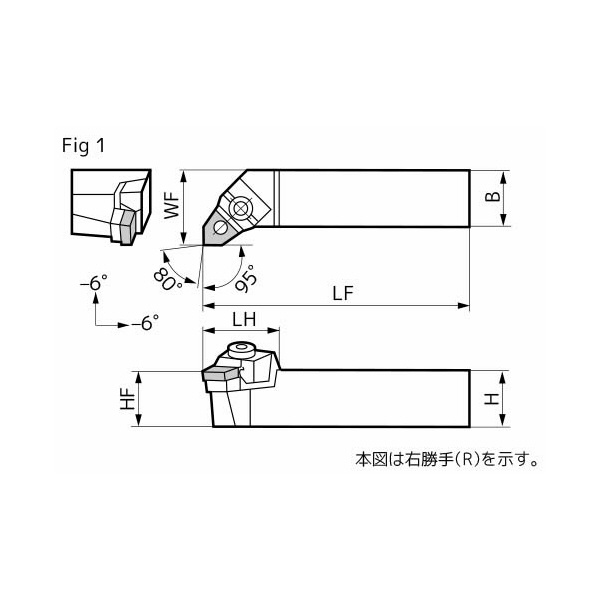

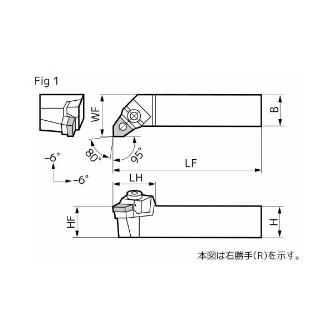

- Fig：1
- インサート厚さ(mm)：4.76
- インサート切刃長(mm)：8.7
- インサート切刃長記号：08
- インサート逃げ角(°)：0
- インサート逃げ角記号：N
- インサート内接円(mm)：12.70
- オフセット：あり
- シャンク高さ記号：32
- シャンク長さ(mm)：170
- シャンク長さ記号：P
- シャンク幅記号：25
- 構造記号：M
- 刃先WF(mm)：32
- 切刃形状記号：L
- 頭部LH(mm)：32
|
| 注意事項 |
- 端面切削で勝手つき型ブレーカのインサートをご使用の場合はホルダとインサートの勝手が逆の組み合わせになります。
|
| 内容品・付属品 |
●ウェッジ:MWW40●ピン:MP420●敷板:SWW433●ボルト:BHA0625(4.5N・m)●ナット:CPM43N●止め輪:ER05●ボルト用レンチ(六角穴用):LH040●ナット用レンチ(六角穴用):LH030 |
