| 用途 |
●隅削り・堀り込み・セミショルダー用。 |
| 商品説明 |
― |
| 商品スペック |
- 刃径(mm)：200
- 最大切込み量(mm)：16
- 切込み角(°)：90
- すくい角(°)：4(半径方向)・15(軸方向)
- 勝手［記号］：右［R］
- 刃数(枚)：10
- 適用インサート：TE□N 43□/□□、NF-TEEN 43R
- 重量(kg)：8.1

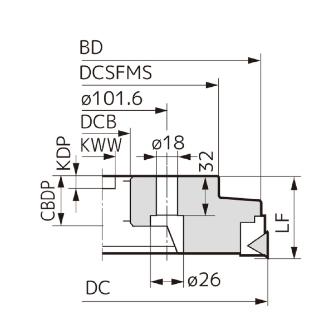

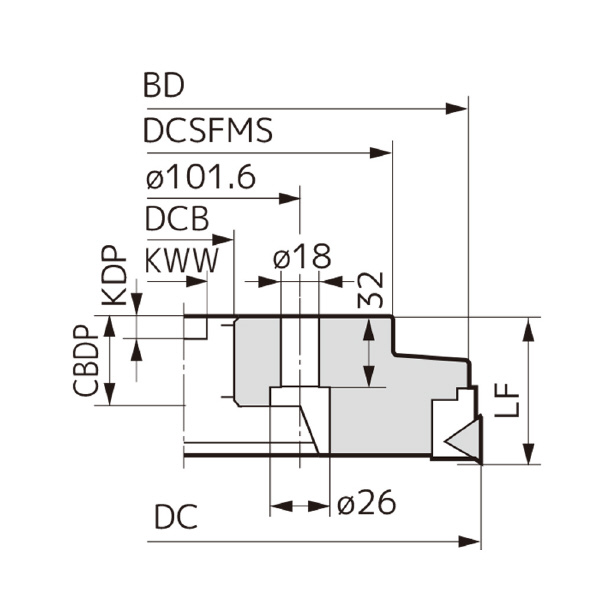

- 外径BD(mm)：193
- 仕様：インチ
- Fig：3
- インサート内接円サイズ記号：4
- カッタ径記号：200
- ボスDCSFMS(mm)：130
- 型式記号：CHG
- 穴径DCB(mm)：47.625
- 溝深さKDP(mm)：13.5
- 溝幅KWW(mm)：25.4
- 高さLF(mm)：63
- 取付深さCBDP(mm)：38
- 内接円寸法(mm)：12.70
- 被削材：鋼/ステンレス鋼/鋳鉄/非鉄金属/アルミニウム合金
|
| 注意事項 |
- 本体にインサートは組み込んでありません。
- レンチのTH030はロケータ固定ボルト用、TH040は押え金締付ボルト用です。
|
| 内容品・付属品 |
●ロケータ:LCH4R●押え金:CHWR●押え金用ボルト:FBX0817(サイズ:M8、8.0N・m)●ロケータ固定ボルト:FBH0512(サイズ:M5、5.0N・m)●レンチ:TH030(ロケータ固定ボルト用)、TH040(押え金締付ボルト用) |
