| 用途 |

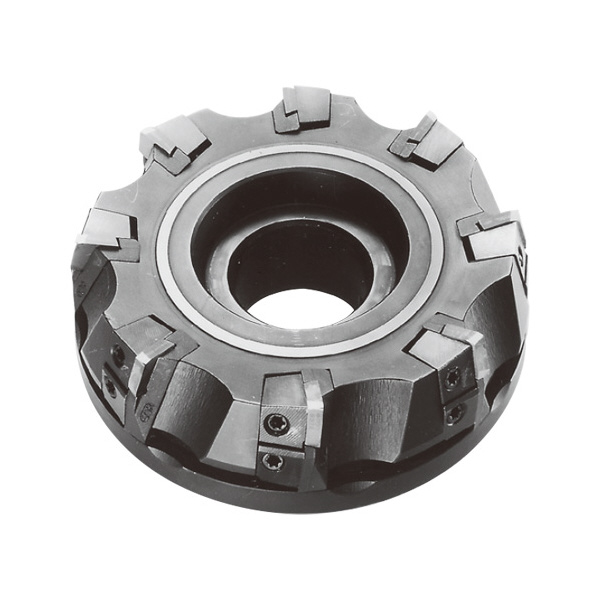

●平面削り用。 |
| 商品説明 |
― |
| 商品スペック |
- 刃径(mm)：80
- 最大切込み量(mm)：9.5
- 切込み角(°)：75
- すくい角(°)：0(半径方向)・8(軸方向)
- 勝手［記号］：右［R］
- 刃数(枚)：6
- 適用インサート：SPCH 42□/42T□/42T□-R、SPG/MN 42○、DPW 500□
- 重量(kg)：1.5

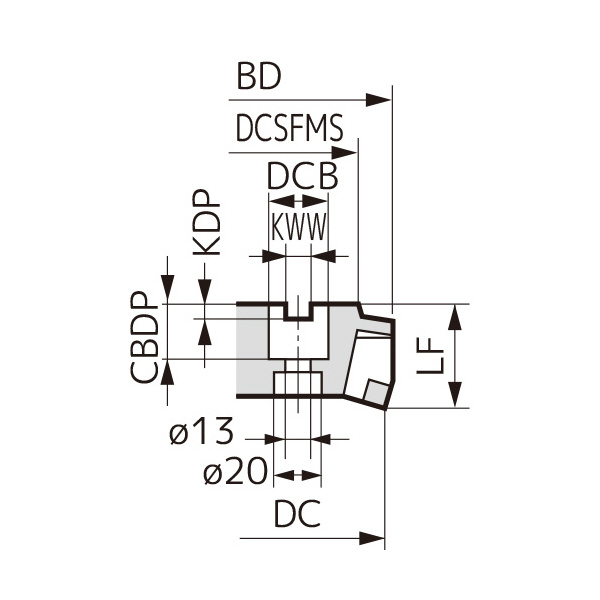

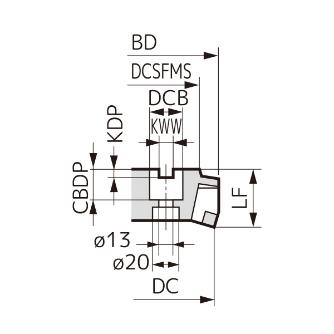

- 外径BD(mm)：90
- 仕様：インチ
- Fig：1
- インサート内接円サイズ記号：4
- カッタ径記号：080
- ボスDCSFMS(mm)：60
- 型式記号：DPG
- 穴径DCB(mm)：25.4
- 溝深さKDP(mm)：6
- 溝幅KWW(mm)：9.5
- 高さLF(mm)：50
- 取付深さCBDP(mm)：25
- 多刃仕様：エクストラファインピッチ
- 内接円寸法(mm)：12.70
- 被削材：鋼/ステンレス鋼/鋳鉄
- 付加記号：F
|
| 注意事項 |
- 本体にインサートは組み込んでありません。
- 本体のアーバへの締付けには、JIS B1176「六角穴付きボルト」(M12×30～35mm)をご使用ください。
|
| 内容品・付属品 |

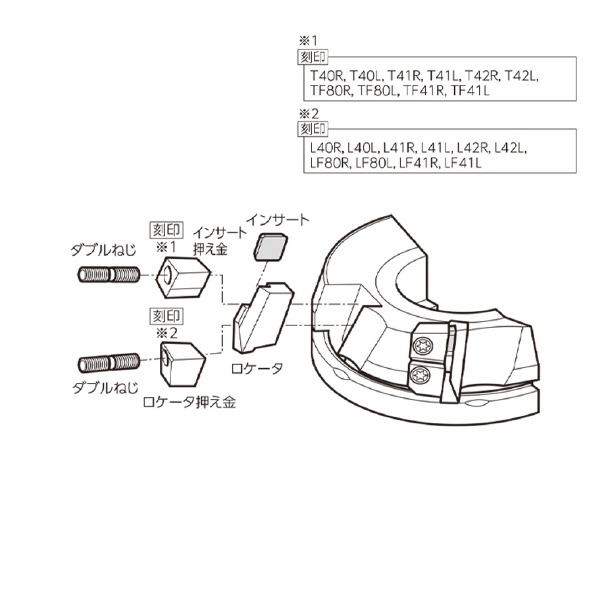

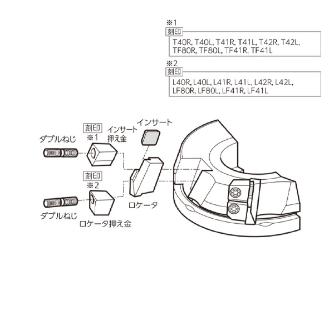

●ロケータ:GL40R●ロケータ押え金:GLWF80R●インサート押え金:GTWF80R●ダブルねじ:WB8-22T(サイズ:M8、8.0N・m)●レンチ:TT27 |
