| 用途 |
●中径一般用。 |
| 商品説明 |
― |
| 商品スペック |
- 最小加工径(mm)：44
- シャンク径(mm)：32
- シャンク長さ(mm)：250
- インサート形状：菱形
- 切込み角(°)：95
- クランプ方式：ピンロック式(一面拘束)
- 勝手［記号］：左［L］

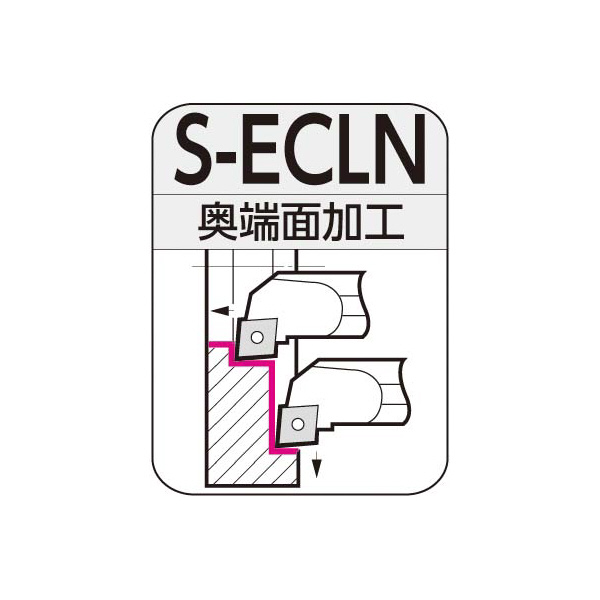

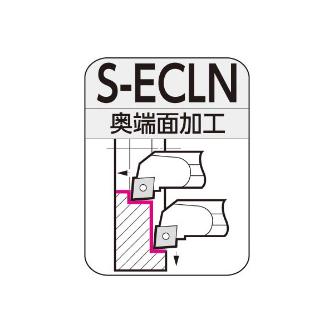

- 加工用途：奥端面加工
- シャンク材質：鋼
- インサート逃げ角(°)：0
- 適用インサート：CN□□1204
- 全長LF(mm)：250
- 高さH(mm)：30

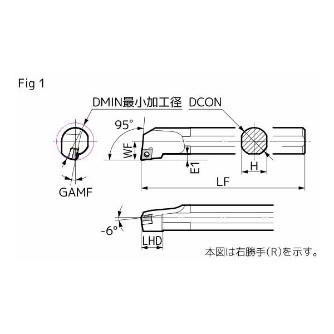

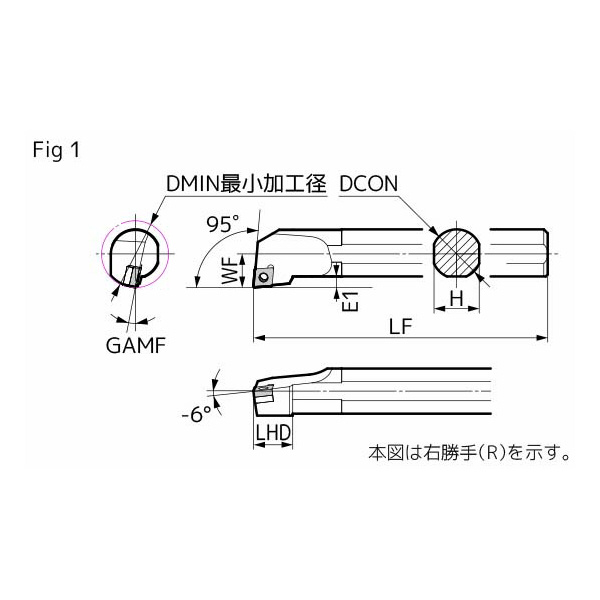

- Fig：1
- インサート形状記号：C
- インサート厚さ(mm)：4.76
- インサート厚さ記号：04
- インサート切刃長(mm)：12.9
- インサート切刃長記号：12
- インサート頂角(°)：80
- インサート逃げ角記号：N
- オフセット：あり
- オフセットE1(mm)：7.0
- クランプ方式記号：E
- シャンク材質記号：S
- シャンク長さ記号：S
- すくい角GAMF(°)：-10
- 刃先距離WF(mm)：22
- 切刃形状記号：L
- 頭部LHD(mm)：25
|
| 注意事項 |
- 内径加工時…左勝手(L)のホルダには右勝手(R)・勝手なし(N)のインサートが適合します。端面加工時…左勝手(L)のホルダには左勝手(L)・勝手なし(N)のインサートが適合します。
|
| 内容品・付属品 |
●敷板:SCW423●偏心軸:CPB43S●レンチ(六角穴用):LH030 |
