住友電気工業（株）

ＳＥＣ－外径バイト　ホルダ　ＥＴＸＮＬ１６１６Ｈ１６０４

商品アイコンについて
  • 型番：ETXNL1616H1604
  • 発注コード：IHM68
  • メーカー商品コード：2000209
  • JANコード：―
仕切価格 ―
標準価格 \7,260
　
注文単位 1個

  • ※11/21 23:30 時点の情報です

用途 ●一般旋削・端面用。
商品説明 ―
商品スペック
  • シャンク高さ(mm)：16
  • シャンク幅(mm)：16
  • 刃先高さ(mm)：15.5
  • 切込み角(°)：100
  • クランプ方式：ピンロック式
  • 勝手［記号］：左［L］

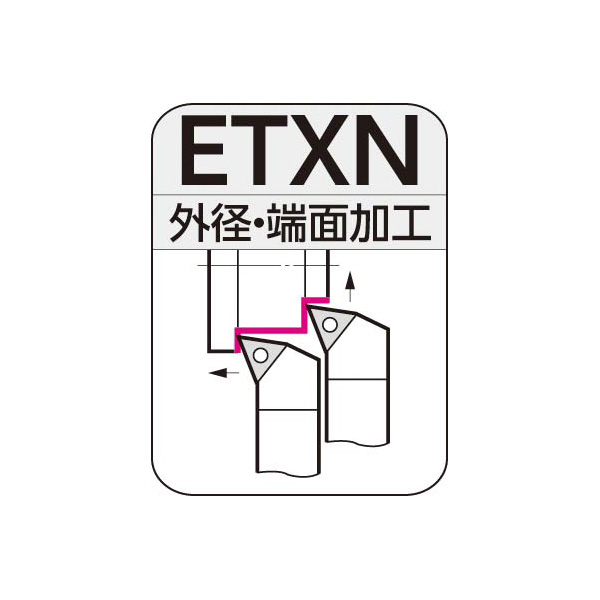

  • 加工用途：外径・端面加工
  • 適用インサート：TN□□1604
  • インサート形状［記号］：正三角形［T］
  • インサート頂角(°)：60

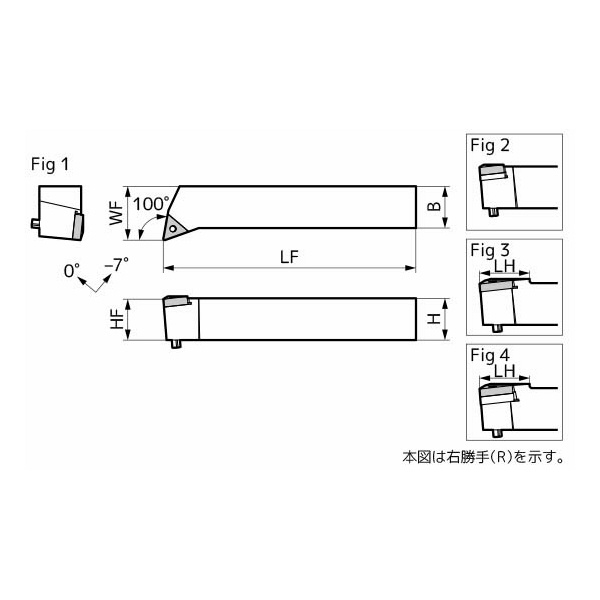

  • Fig：1
  • インサート厚さ(mm)：4.76
  • インサート厚さ記号：4
  • インサート切刃長(mm)：16.5
  • インサート切刃長記号：16
  • インサート逃げ角(°)：0
  • インサート逃げ角記号：N
  • インサート内接円(mm)：9.525
  • シャンク高さ記号：16
  • シャンク長さLF(mm)：100
  • シャンク長さ記号：H
  • シャンク幅記号：16
  • 構造記号：E
  • 刃先WF(mm)：20
  • 切刃形状記号：X
  • 頭部LH(mm)：-
注意事項
  • 端面切削で勝手つき型ブレーカのインサートをご使用の場合はホルダとインサートの勝手が逆の組み合わせになります。
内容品・付属品 ●偏心軸:P332US●レンチ:KY40
原産国 ―
特記事項 ―
