| 用途 |
●一般旋削・端面用。 |
| 商品説明 |
― |
| 商品スペック |
- シャンク高さ(mm)：25
- シャンク幅(mm)：25
- 刃先高さ(mm)：25
- 切込み角(°)：100
- クランプ方式：クランプオン式+ピンロック式
- 勝手［記号］：左［L］

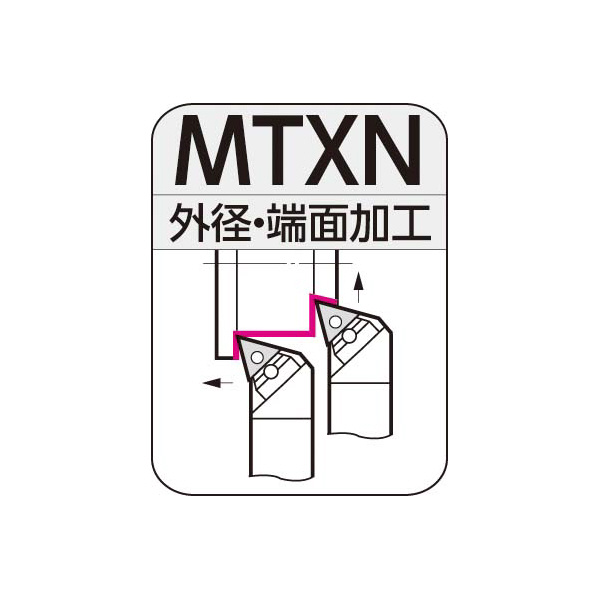

- 加工用途：外径・端面加工
- 適用インサート：TN□□2204
- インサート形状［記号］：正三角形［T］
- インサート頂角(°)：60

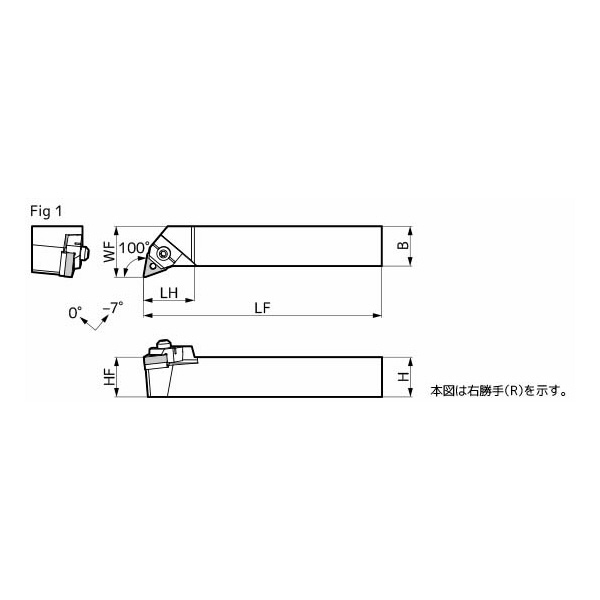

- Fig：1
- インサート厚さ(mm)：4.76
- インサート切刃長(mm)：22.0
- インサート切刃長記号：22
- インサート逃げ角(°)：0
- インサート逃げ角記号：N
- インサート内接円(mm)：12.70
- シャンク高さ記号：25
- シャンク長さ(mm)：150
- シャンク長さ記号：M
- シャンク幅記号：25
- 構造記号：M
- 刃先WF(mm)：32
- 切刃形状記号：X
- 頭部LH(mm)：38
|
| 注意事項 |
- 端面切削で勝手つき型ブレーカのインサートをご使用の場合はホルダとインサートの勝手が逆の組み合わせになります。
|
| 内容品・付属品 |
●ウェッジ:MMW40●ピン:MP420●敷板:STW434●ボルト:BHA0625(4.5N・m)●ナット:CPM43N●止め輪:ER05●ボルト用レンチ(六角穴用):LH040●ナット用レンチ(六角穴用):LH030 |
