| 用途 |
●一般旋削・倣い用。 |
| 商品説明 |
― |
| 商品スペック |
- シャンク高さ(mm)：25
- シャンク幅(mm)：25
- 刃先高さ(mm)：25
- 切込み角(°)：93
- クランプ方式：クランプオン式+ピンロック式
- 勝手［記号］：左［L］

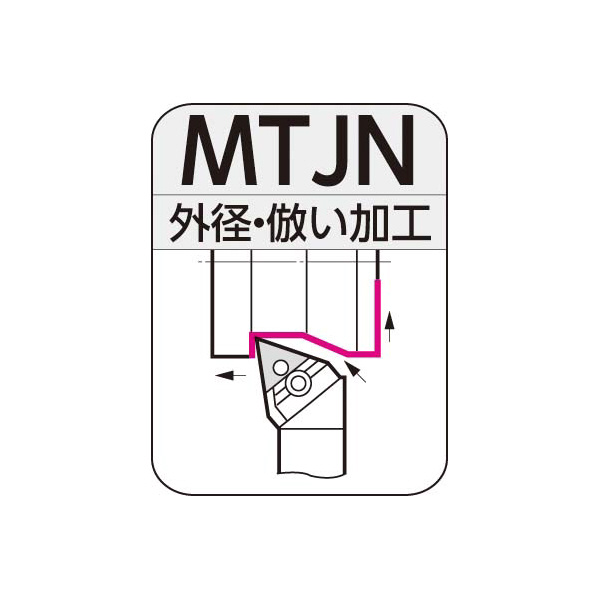

- 加工用途：外径・倣い加工
- 適用インサート：TN□□1604
- インサート形状［記号］：正三角形［T］
- インサート頂角(°)：60

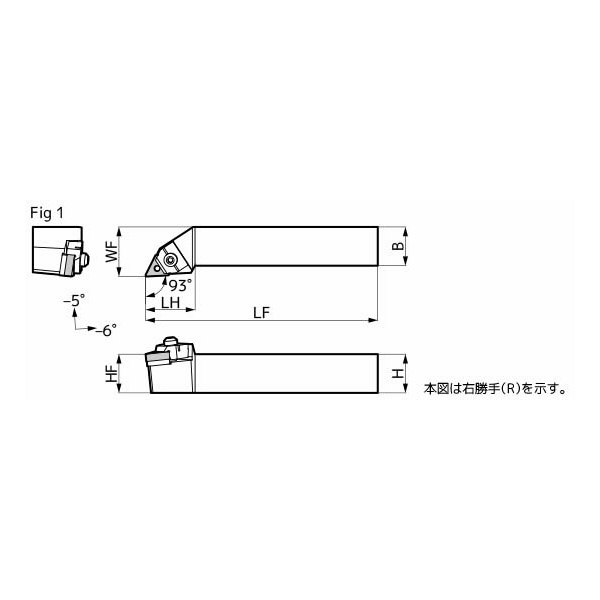

- Fig：1
- インサート厚さ(mm)：4.76
- インサート切刃長(mm)：16.5
- インサート切刃長記号：16
- インサート逃げ角(°)：0
- インサート逃げ角記号：N
- インサート内接円(mm)：9.525
- オフセット：あり
- シャンク高さ記号：25
- シャンク長さLF(mm)：150
- シャンク長さ記号：M
- シャンク幅記号：25
- 構造記号：M
- 刃先WF(mm)：32
- 切刃形状記号：J
- 頭部LH(mm)：32
|
| 注意事項 |
- CIS規格のインサートをご使用の場合は、ピン型番が「MP320」になります。
|
| 内容品・付属品 |
●ウェッジ:MMW30●ピン:MP320S●敷板:STW323●ボルト:BHA0525(4.0N・m)●ナット:CPM32N●止め輪:ER04●ボルト用レンチ(六角穴用):LH030●ナット用レンチ(六角穴用):LH030 |
| 原産国 |
― |
| 特記事項 |
― |
