住友電気工業（株）

ＳＥＣ－外径バイト　ホルダ　ＰＣＬＮＲ１６１６Ｈ０９０３

商品アイコンについて
  • 型番：PCLNR1616H0903
  • 発注コード：IHK66
  • メーカー商品コード：2600869
  • JANコード：―
仕切価格 ―
標準価格 \9,950
　
注文単位 1個

  • ※11/21 23:30 時点の情報です

用途 ●一般旋削・端面・倣い用。
商品説明 ―
商品スペック
  • シャンク高さ(mm)：16
  • シャンク幅(mm)：16
  • 刃先高さ(mm)：16
  • 切込み角(°)：95
  • クランプ方式：レバーロック式(2面拘束)
  • 勝手［記号］：右［R］

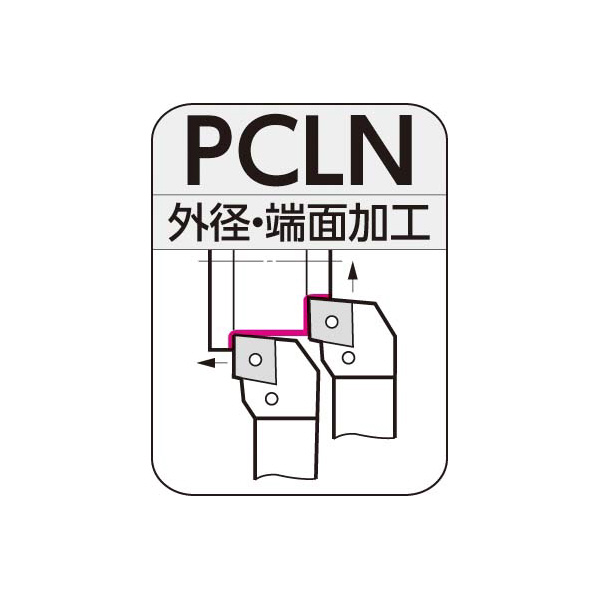

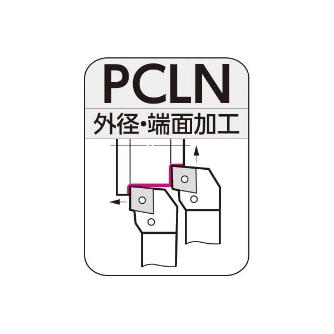

  • 加工用途：外径・端面加工
  • 適用インサート：CN□□0903
  • インサート形状［記号］：菱形［C］
  • インサート頂角(°)：80

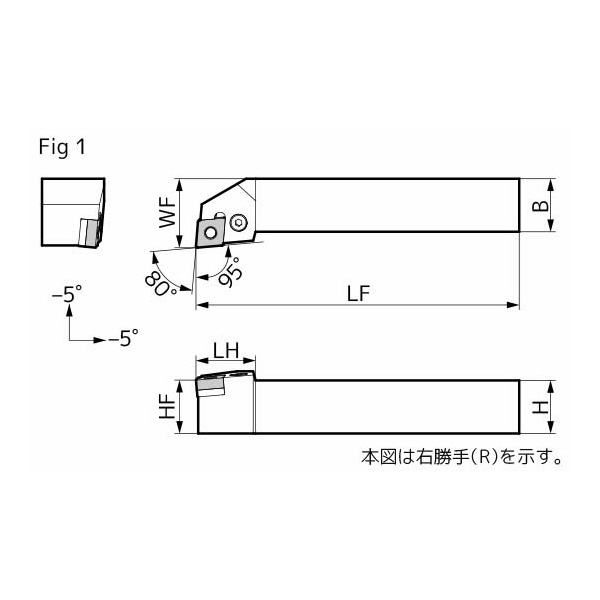

  • Fig：1
  • インサート厚さ(mm)：3.18
  • インサート厚さ記号：03
  • インサート切刃長(mm)：9.7
  • インサート切刃長記号：09
  • インサート逃げ角(°)：0
  • インサート逃げ角記号：N
  • インサート内接円(mm)：9.525
  • オフセット：あり
  • シャンク高さ記号：16
  • シャンク長さLF(mm)：100
  • シャンク長さ記号：H
  • シャンク幅記号：16
  • 構造記号：P
  • 刃先WF(mm)：20
  • 切刃形状記号：L
  • 頭部LH(mm)：20
注意事項 ―
内容品・付属品 ●レバーピン:LCL3●ボルト:LCS3●敷板:LSC32●敷板止め:LSP3●レンチ(六角穴用):LH025
原産国 ―
特記事項 ―
