| 用途 |
●平面削り用。 |
| 商品説明 |
― |
| 商品スペック |
- 刃径(mm)：160・173(最大)
- 最大切込み量(mm)：6
- 切込み角(°)：45
- すくい角(°)：-20～-24(半径方向)・20～22(軸方向)
- 勝手［記号］：右［R］
- 刃数(枚)：7
- 適用インサート：SE□T 13T3AG□R-□/□□、XEEW 13T3AGER-WR
- 重量(kg)：4.5
- タイプ：標準タイプ
- 仕様：メトリック

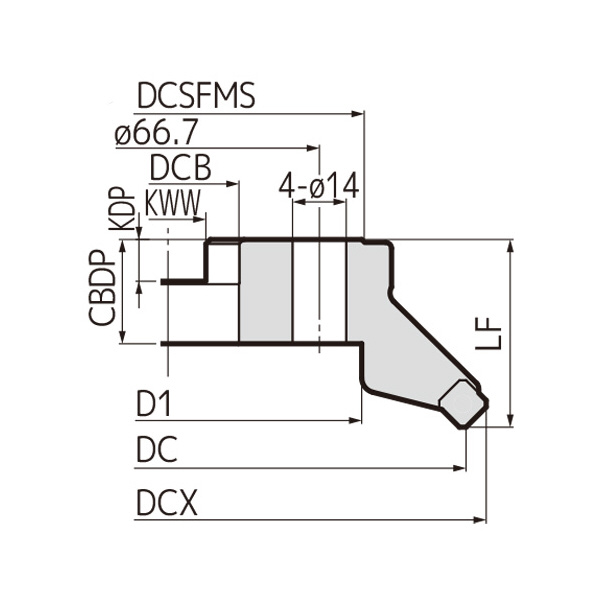

- Fig：5
- インサート内接円サイズ記号：13
- カッタ径記号：160
- ボスDCSFMS(mm)：130
- ボルトD1(mm)：88
- ボルトD2(mm)：-
- 型式記号：WGX
- 穴径DCB(mm)：40
- 溝深さKDP(mm)：9.5
- 溝幅KWW(mm)：16.4
- 高さLF(mm)：63
- 取付け方式：メトリック方式
- 取付け方式記号：S
- 取付深さCBDP(mm)：29
- 内接円寸法(mm)：13.5
- 被削材：鋼/ステンレス鋼/鋳鉄/非鉄金属/アルミニウム合金/難削材
|
| 注意事項 |
- 本体にインサートは組み込んでありません。
- カッタを選択する際、保持具取付サイズ(DCB)をご確認ください。
|
| 内容品・付属品 |

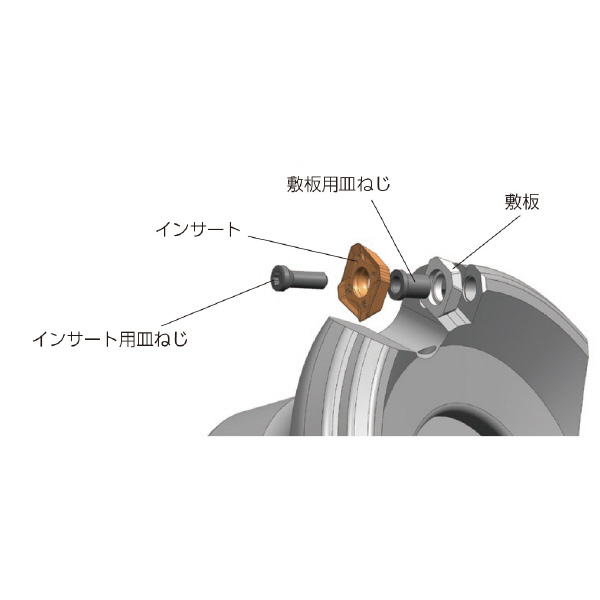

●敷板:WGCS13R●敷板用ねじ:BW0507F●インサート用ねじ:BFTX03512IP(3.0N・m)●レンチ:TRDR15IP●レンチ(敷板用):LH035●焼付防止剤:SUMI-P |
