| 用途 |

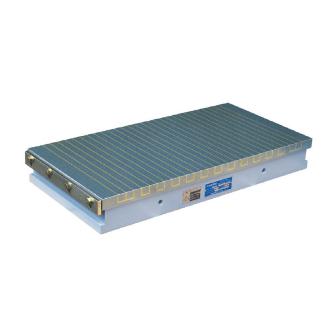

●主に研削作業用で、最も普及形の電磁チャックです。 |
| 商品説明 |
- 高い剛性、信頼性抜群の精度！
- 独自の軽量化設計！
- シンプルな薄形、強い吸着力！
- 環境負荷の少ない樹脂接着構造面板を採用！
- 別途電装品要。
|
| 商品スペック |
- 種類：標準角形
- 呼び寸法(mm)：500×650
- 電圧(V)：DC90
- 電流(A)：1.3
- 高さ(mm)：85
- 磁極間隔(mm)：19.5(2.5+17)
- 適用機種：研削盤
- 電装品：ES-M103B/ES-M305B/EH-V305A/EH-VE305A
- 環境志向：対応
- 質量(kg)：185
- チャック作業面B1(mm)：500
- チャック作業面L1(mm)：650
- チャック作業面Le(mm)：607
- チャック作業面t(mm)：25
- チャック取付部B2(mm)：490
- チャック取付部h(mm)：20
- チャック取付部L2(mm)：650
- 締付穴G(mm)：クランプ締付(穴なし)
- 電源コード(m)：3
|
| 注意事項 |
- 磁力調整不要の場合はES-M形を選定下さい。
- 電装品、クランプ用部品は付属していません。カネテック社製の電装品をお使いになることで最適な性能を発揮することができます。
- バックストッパは付属しません。
|
| 内容品・付属品 |
●サイドストッパ |
