| 用途 |
― |
| 商品説明 |

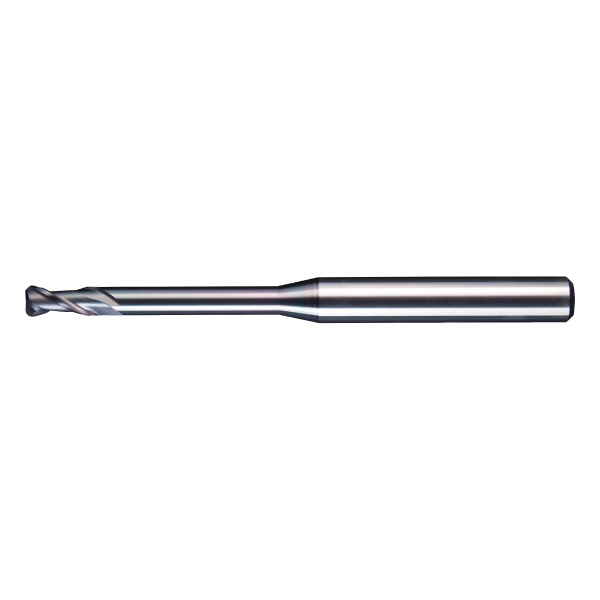

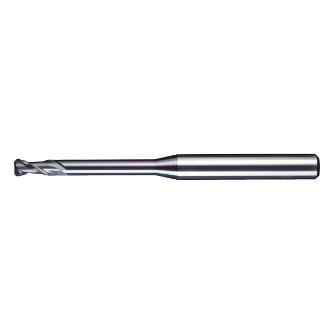

- 銅電極加工に特化したロングネックラジアスエンドミル。
- 鋭利な刃先でバリを抑制し、良好な加工面を実現。
- 切削性の高さと高面品位を両立させるねじれ角【37.5°】と最適化した刃先形状で、加工面品位が向上します。
- DLCコーティングにより、長時間の安定した加工が可能です。
- 銅タングステン電極の加工にも有効です。
|
| 商品スペック |
- 素材：超微粒子超硬合金
- 表面処理：DLCコーティング
- 刃数(枚)：2
- ねじれ角(°)：37.5
- 加工形状：側面加工/溝加工/平面加工
- 対応被削材：アルミ合金/銅/銅タングステン/樹脂
- 刃先形状：ロングネックラジアス
- 最大加工深さ(mm)：13D

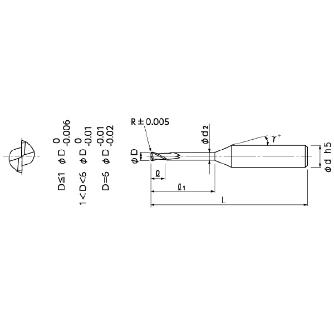

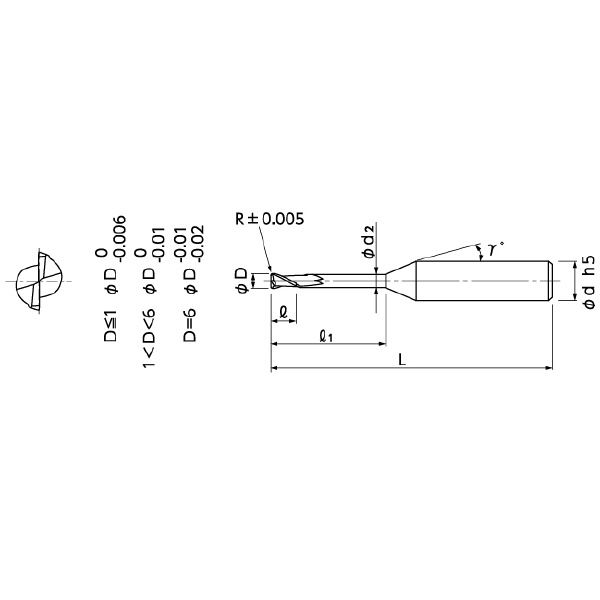

- (D)外径(mm)：0.3
- (R)コーナ半径(mm)：0.05
- (l1)首下長(mm)：1.5
- (l)刃長(mm)：0.6
- (d2)首下径(mm)：0.28
- (r)首角(°)：12
- (d)シャンク径(mm)：4
- (L)全長(mm)：45
- ワーク勾配角に対する実有効長(30')(mm)：1.61
- ワーク勾配角に対する実有効長(1°)(mm)：1.68
- ワーク勾配角に対する実有効長(1°30')(mm)：1.76
- ワーク勾配角に対する実有効長(2°)(mm)：1.84
- ワーク勾配角に対する実有効長(3°)(mm)：2.04
- 公差 ラジ アスR半径(mm)：コーナR±0.005
- 公差 シャンク径(mm)：Φd h5
|
| 注意事項 |
- 工具をケースから取り出す際は、工具の飛び出しや、刃先が素手に直接触れない様に、充分に注意してください。
- 切れ刃を直接素手で触れない様にしてください。
- 工具を使用する際は、破損する危険がありますので、必ずカバー・保護メガネ等を使用してください。
- ホルダ等は、工具や加工内容に見合った物を使用してください。工具はホルダにしっかりと固定し、振れを抑えるようにしてください。
- 被削材は、しっかり固定してください。
- 工具及び被削材の寸法は、あらかじめ確認しておいてください。
- 切削条件は、加工物や使用機械に合せて、調節する必要があります。
- 用途に応じて切削油を選定してください。不水溶性切削油を使用する場合は、加工時に発生する火花や破損で引火、火災の危険があります。防火対策を必ず行ってください。
- 使用中に異常(切削音・煙)が発生した場合は、直ちに機械を止めてください。
- 工具の改造はしないでください。
|
| 内容品・付属品 |
― |
| 原産国 |
― |
| 特記事項 |
― |
