| 用途 |
●被削材:鋼、ステンレス鋼、鋳鉄、耐熱合金、チタン合金、高硬度材、非鉄金属。<br>平面削り、隅削り、側面加工、溝加工、穴拡げ加工、傾斜加工、ヘリカル加工、プランジ加工 |
| 商品説明 |

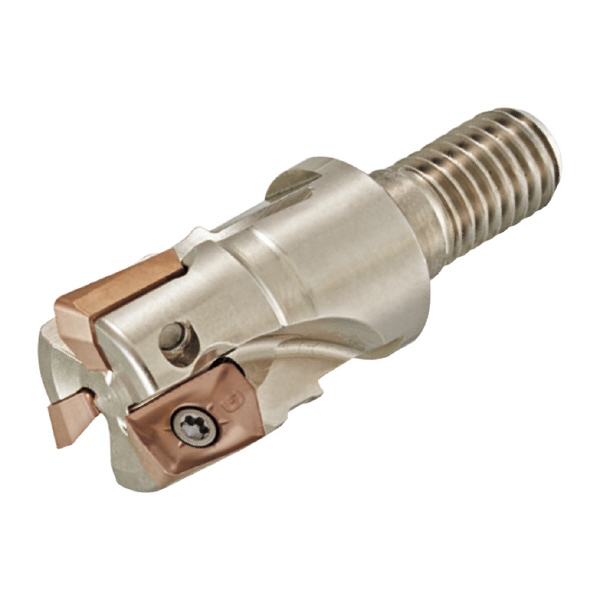

- 精緻を極めた”万能”カッタ。さまざまな加工に対応。
- 優れた加工品位:刃先形状の最適設計と高精度造形技術の組み合わせにより、優れた壁面精度と仕上げ面品位を実現。
- 低抵抗で優れた切れ味:加工音の低減とバリの発生を抑制。切れ味を追求した研摩級インサートもラインアップ。
- あらゆる被削材に適用可能な汎用材種:鋼、ステンレス鋼、鋳鉄に適用可能な新材種ACU2500が登場。広範な分野の加工に対応。
- 傾斜加工・ヘリカル加工・プランジ加工に対応.様々なアプリケーションへ適用可能!
|
| 商品スペック |
- すくい角(°)：-7～-18(半径方向)・6～15(軸方向)
- 切込み角(°)：90
- 最大切込み量(mm)：10

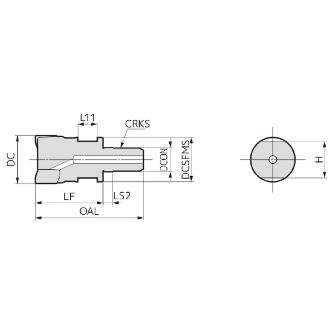

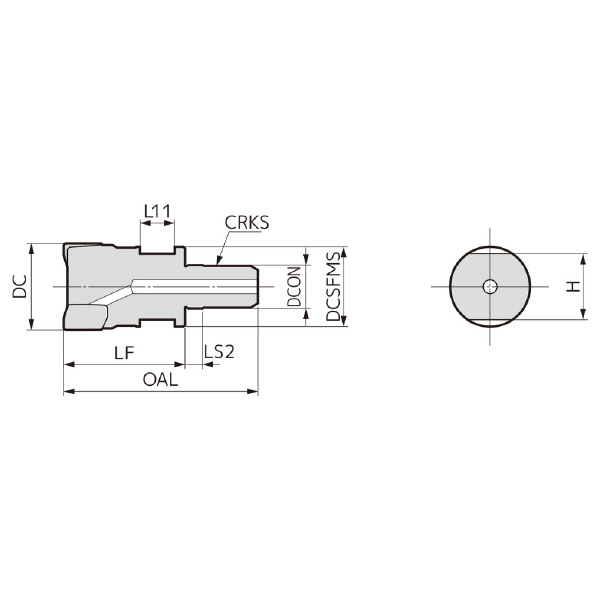

- 刃径(mm)：20
- ボスDCSFMS(mm)：18.0
- シャンク径(mm)：10.5
- ねじCRKS：M10
- 全長OAL(mm)：49(48.7)
- 機能長(mm)：30(29.7)
- 長さLS2(mm)：5
- 平取L11(mm)：8
- 幅H(mm)：15
- 刃数(枚)：3
- Fig：1
- 重量(kg)：0.05
- 適用加工・平面汎用：◎ 最適
- 適用加工・平面仕上げ：◎ 最適
- 適用加工・彫り込み：◎ 最適
- 適用加工・溝削り：◎ 最適
- 適用加工・傾斜：◎ 最適
- 適用被削材・P_一般鋼：◎ 最適
- 適用被削材・P_炭素鋼：◎ 最適
- 適用被削材・P_合金鋼：◎ 最適
- 適用被削材・P_調質鋼・ダイス鋼：◎ 最適
- 適用被削材・M_ステンレス鋼：◎ 最適
- 適用被削材・K_鋳鉄：◎ 最適
- 適用被削材・K_ダクタイル鋳鉄：◎ 最適
- 適用被削材・N_銅合金：◎ 最適
- 適用被削材・N_アルミニウム合金：◎ 最適
- 適用被削材・S_Ti合金：◎ 最適
- 適用被削材・H_高硬度鋼45～55HRC：◎ 最適
- エンドミル適用加工・平面：◎
- エンドミル適用加工・隅削り：◎
- エンドミル適用加工・溝：◎
- エンドミル適用加工・傾斜：◎
- エンドミル適用加工・倣い：◎
- エンドミル適用加工・側面：◎
- エンドミル適用加工・プランジ：◎
- エンドミル適用加工・ヘリカル：◎
- 部品・皿ねじ：BFTX0306IP
- 部品・皿ねじ(N・m)：1.5
- 部品・レンチ：TRDR08IP
- 部品・焼付防止剤：SUMI-P
|
| 注意事項 |

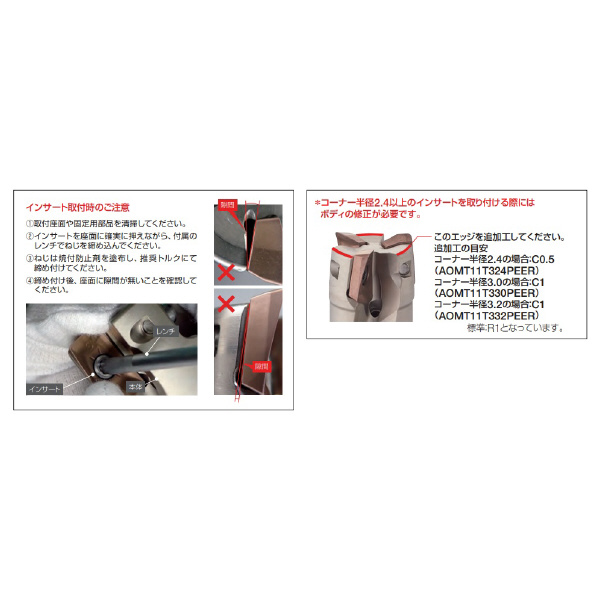

- 本体にインサートは組み込んでありません。
- OAL、LFの( )内寸法は、RE=3.0/3.2のインサートを使用時の寸法です。RE=3.0/3.2のインサート使用時は最大切込み9.5mmとなります。
|
