| 用途 |
●歯切、ホブ盤。 |

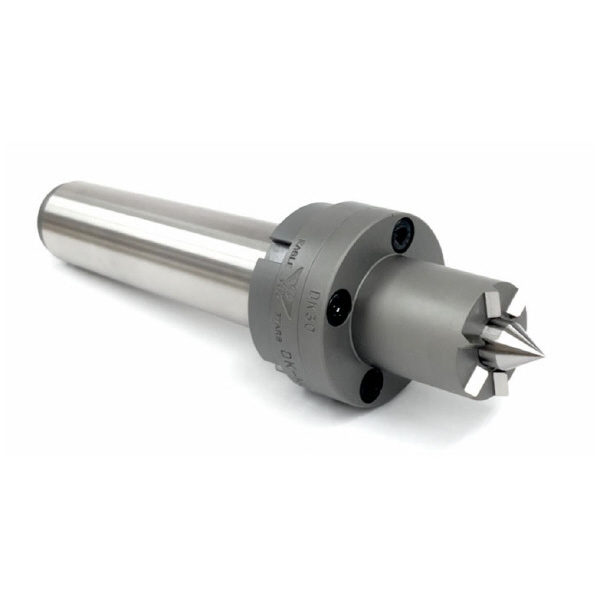

| 商品説明 |
- 歯切り加工、スプライン加工、キー溝加工、木工用に最適です。
- 本機を使用すれば、チャックの必要がなくなります。
- 両センターにて、加工物を保持するため加工物の仕上がりが最良です。
- 加工物の着脱がワンタッチでできます。
- 抜きナットにより、機械よりの取り外しが簡単にできます。
- 本製品の使用により、両センター加工で加工物の端面に多少の傾斜がある場合にも、爪が鋭敏に作動して均等に把握し、加工物を保持します。
- 加工物の端面を保持するためチャックの掴み代を必要とせず、加工物の端から端まで一度の切削加工で仕上げられます。これにより、反転して取付加工の必要がなく、材料の節約、ロスタイムの節約、精度の均一化を図ることができます。
- 両センターにて加工する場合、レースドッグ(ケレー)を使用する必要がなく、作業能率を向上させます。
- 機械に装着後、本製品の操作は不要です。
- ワークドライビングセンター用アダプターとの併用により、本製品を簡単にチャックに取り付ける事ができます。
- 爪が消耗したり、破損した場合は交換用の替爪を用意いたしております。
|
| 商品スペック |
- センター軸材質：SKS3
- 替爪材質：SKS3
- 爪動作：-
- センター軸作動：コイルバネ
- M.T.：No.4
- 外径：DK-30
- カッター径(最大)(mm)：Φ75
- A(mm)：30
- B(mm)：28
- C(mm)：103
- D(mm)：52
- D1(mm)：30
- d(mm)：12
- E(mm)：12
- F(mm)：16
- G(mm)：67
- l(mm)：36
- l1(mm)：-
- L(mm)：179
- センターの振れ(最大)：TIR0.01
|
| 注意事項 |
- 取り外し用引掛けスパナサイズ「45～50用」。
- 製品の先端部など鋭角部やエッジ部を素手で触るとケガの危険があります。ご注意ください。
- 製品を包装箱から取り出し機械に装着する際、製品に塗布してある錆止めのグリスで滑りやすいのでご注意ください。
- 機械装着時にはグリスをよく拭き取って行ってください。特にシャンク部は完全に拭き取るようにしてください。
- 重量の重い製品の取り扱い時には、落下によるケガの危険があります。適切な運搬器具等を使用し、安全靴を着用するなど安全にご配慮ください。
- ワークドライビングセンター(以下WDC)ご使用時に製品の回転方向の設定を誤ると、WDCや加工物が破損、飛散しケガをする危険があります。使用前に必ず回転方向を確認してください。
|
| 内容品・付属品 |
●取扱説明書 |
