| 用途 |
― |
| 商品説明 |

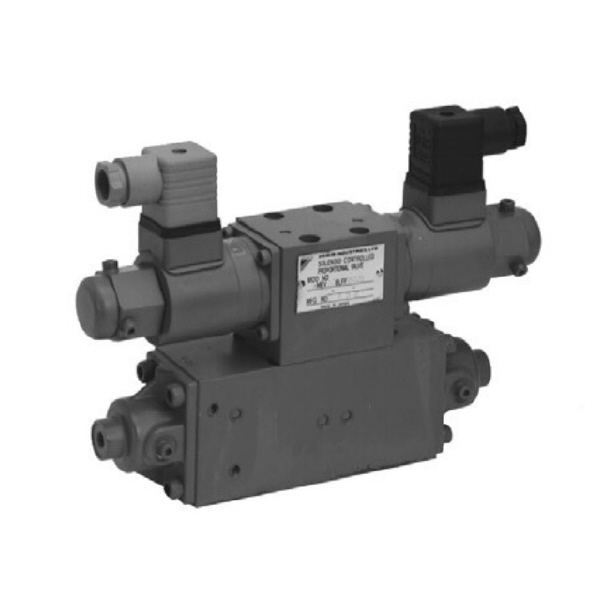

- 圧力補償形の比例流量特性を有するスタック形の制御弁で、電流と流量が負荷の大小にかかわらず比例します。
- 可変容量形ポンプと組み合わせて必要な圧力・流量を出力するパワーマッチ回路を構成できます。
- A、Bポート個々に流量を制御することができます。

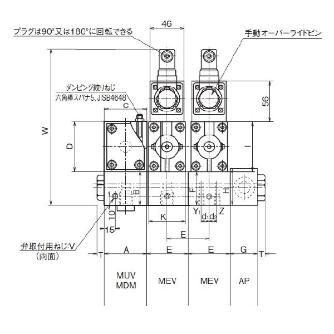

- 入口弁ブロック、電磁比例切換弁の順に組み立てられており、各弁ブロックは、マニホールドブロックの上に取り付けられています。

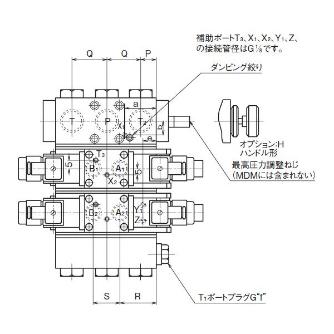

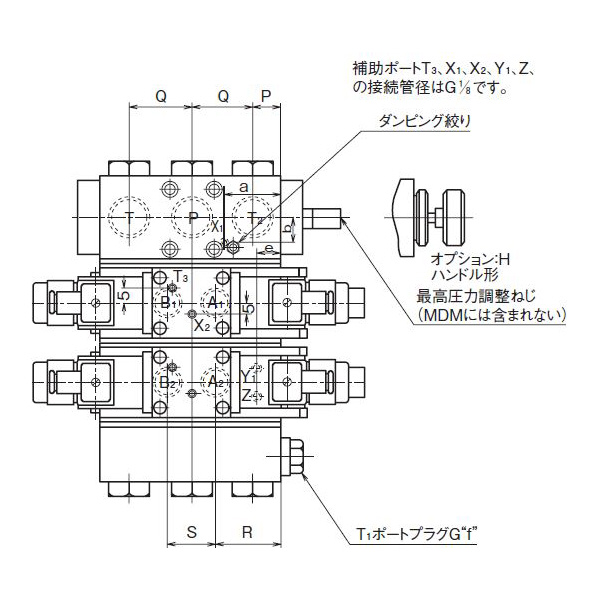

- マニホールド、サブブロックは、各弁毎に分割されており、必要な切換弁の連数(最大8連)だけエンドプレートと共に通しボルトで締め付けられます(ブロックビルト方式)。
|
| 商品スペック |
- 種類：電磁比例切換弁
- 呼び径：1/2(ポート)

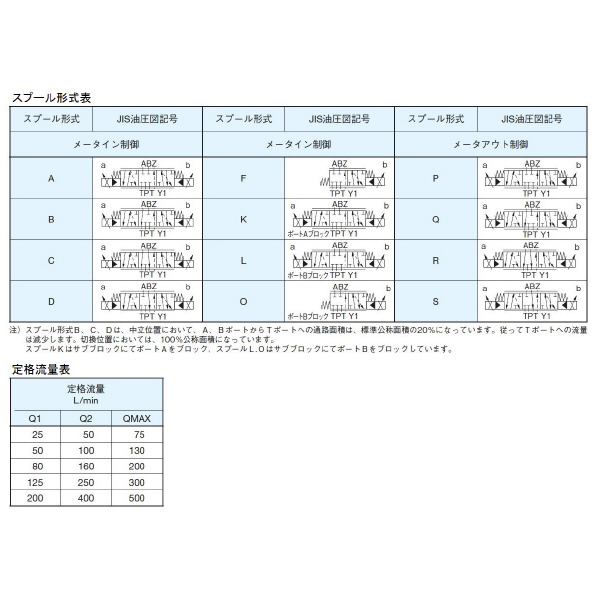

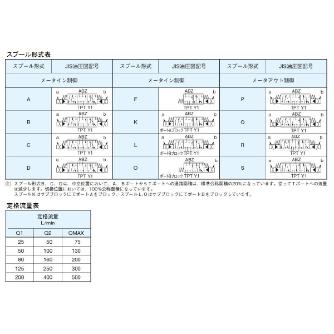

- スプール形式：［A］スプール形式表参照
- オプション：最大流量調整ねじ無
- リターンスプリング：スプリングセンタ形/スプリングオフセット形
- スプール差圧(MPa｛kgf/cm2｝)：0.6｛6｝
- ソレノイド：DC24Vソレノイド
- ドレン：外部ドレンポートT3付
- パイロット：内部パイロット形
- 最高使用圧力(MPa｛kgf/cm2｝)：21｛210｝
- 取付形式：ガスケット取付形
- 定格流量：［25］定格流量表参照
- 流量調整機構：比例制御用
|
| 注意事項 |
- 減圧形圧力補償弁(MDM)およびバイパス形圧力補償弁(MUV)のアンロード圧力記号が3(差圧0.3MPa)と組み合わせて使用する場合は、外部パイロットポート付(X2)を選定して外部パイロット圧力にてご使用ください。
|
