| 用途 |
― |
| 商品説明 |

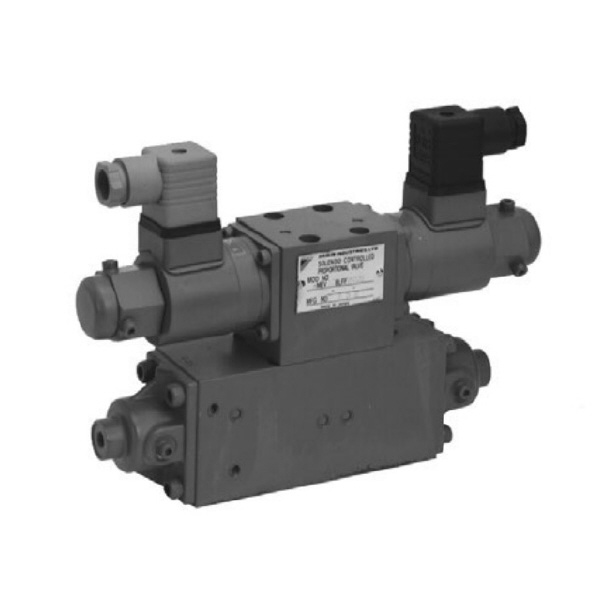

- 圧力補償形の比例流量特性を有するスタック形の制御弁で、電流と流量が負荷の大小にかかわらず比例します。
- 可変容量形ポンプと組み合わせて必要な圧力・流量を出力するパワーマッチ回路を構成できます。
- Ａ、Ｂポート個々に流量を制御することができます。

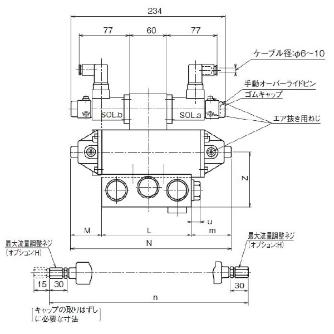

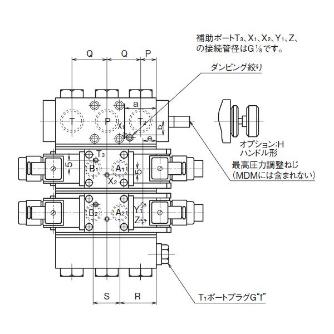

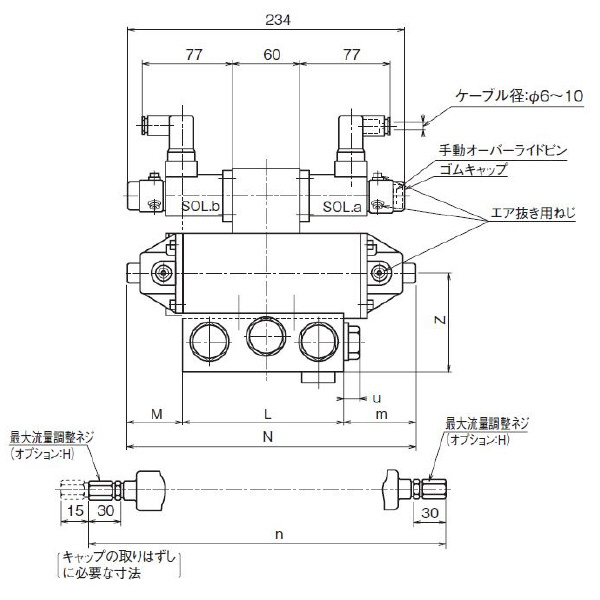

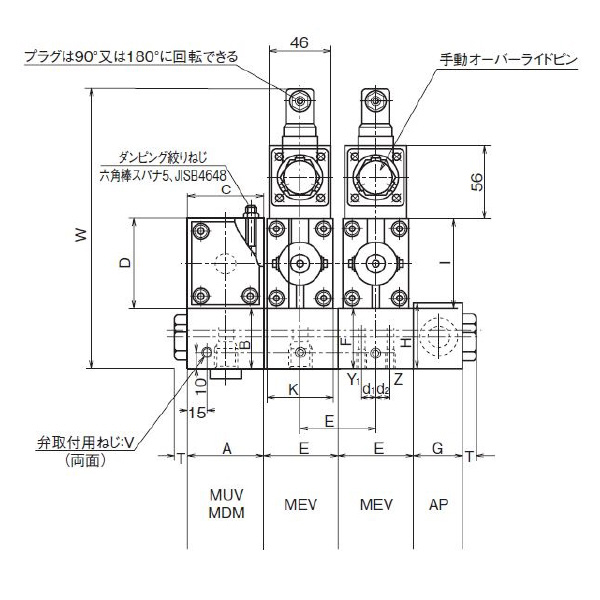

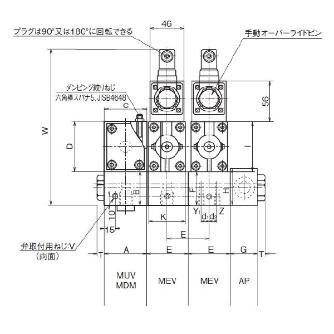

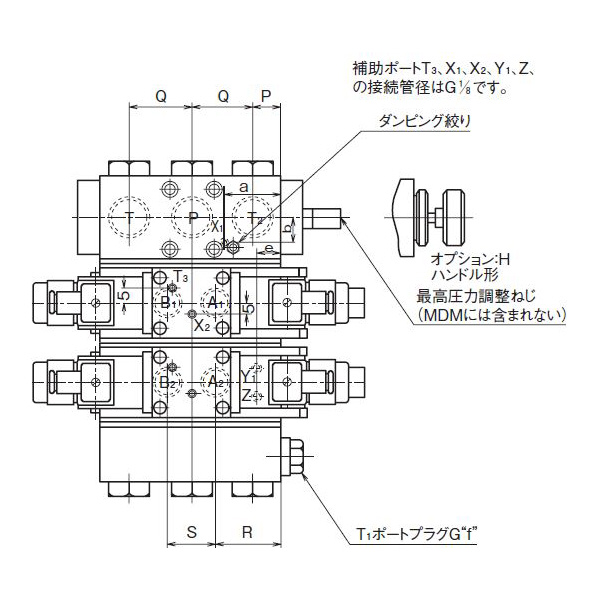

- 入口弁ブロック、電磁比例切換弁の順に組み立てられており、各弁ブロックは、マニホールドブロックの上に取り付けられています。マニホールド、サブブロックは、各弁毎に分割されており、必要な切換弁の連数（最大8連）だけエンドプレートと共に通しボルトで締め付けられます（ブロックビルト方式）。
|
| 商品スペック |

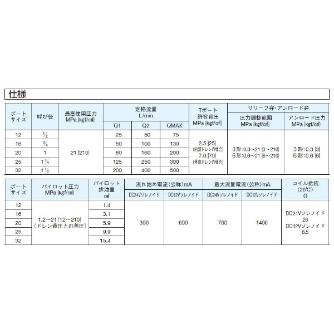

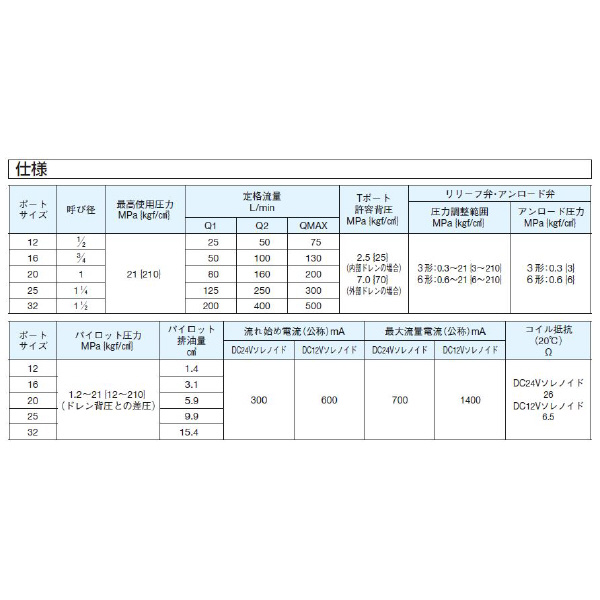

- 種類：減圧形圧力補償弁
- 呼び径：1/2(ポート)
- アンロード圧力(圧力補償機構差圧)：差圧0.6MPa(6kgf/cm2)
- オプション記号：パイロットリリーフ弁無
- 最高使用圧力：21MPa(210kgf/cm2)
- 取付形式：サブブロック形
|
| 注意事項 |
- 継手は、平行ねじを使用してください。テーパねじを使用すると弁に歪みが生じて、作動不良の原因になります。
- 始動時、最高圧力の設定を行う場合は、リリーフ弁の調整ねじを全開にしてから行ってください。
- 圧力調整は、切換弁を操作してアクチュエータがストロークエンドで停止している時か、最大負荷時に設定してください。
- 配管は、単独でタンクに接続してください。途中で合流させる場合は、口径を大きくしてください。
|
| 内容品・付属品 |
― |
| 原産国 |
― |
| 特記事項 |
― |
