| 用途 |
― |
| 商品説明 |
- 4方向の比例切換弁ですので、アクチュエータの往復行程の制御が可能です。
- 本弁単独で、ショックレス切換弁として使用できます。

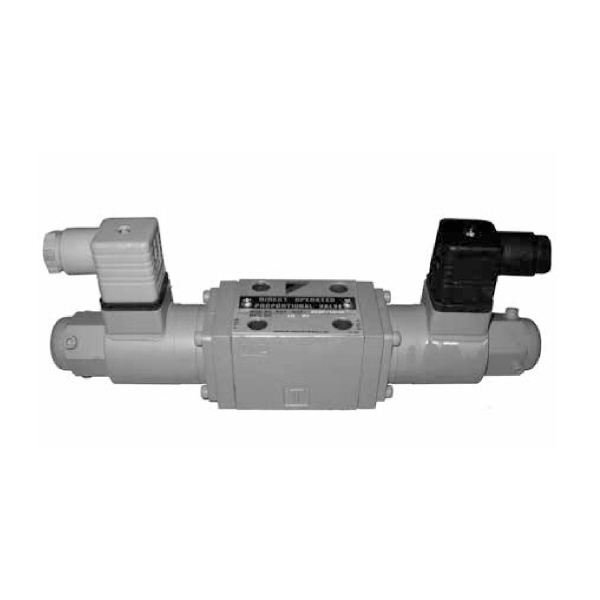

- 比例ソレノイドでスプールを直接駆動し、その変位を差動トランスで検出し、スプール位置のフィードバック制御を行う比例切換弁です。
|

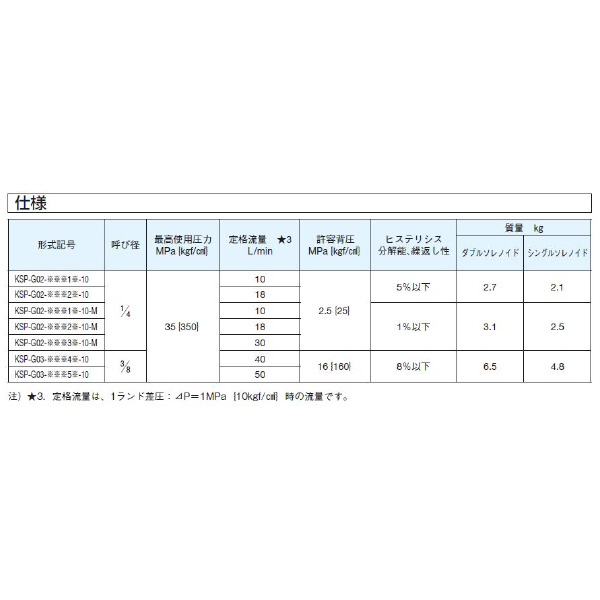

| 商品スペック |
- 種類：電磁比例切換弁
- 接続方法：ガスケット取付形
- 呼び径：1/4
- 適合流体：石油系作動油

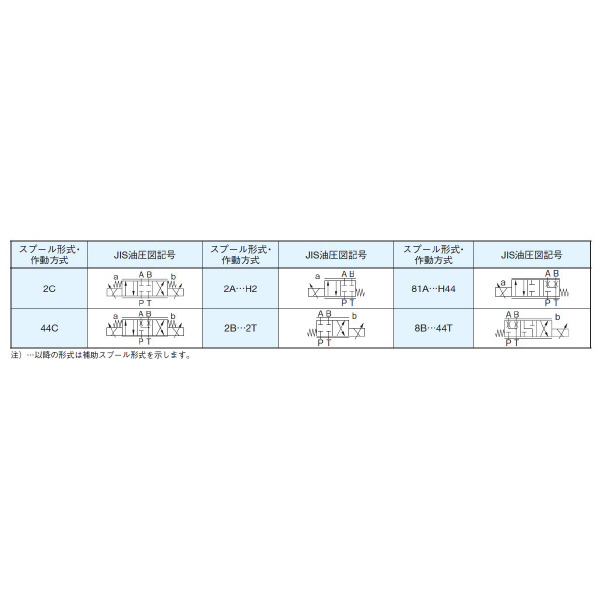

- スプール作動方式：【44C】スプール形式表参照
- スプール形式：【44C】スプール形式表参照

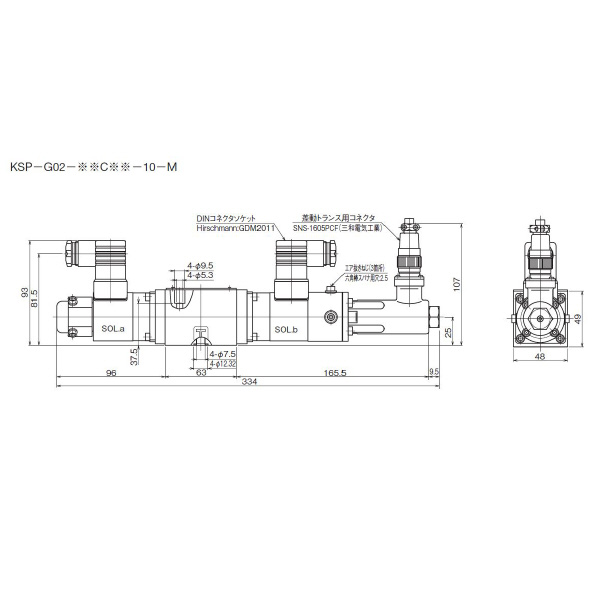

- オプション：差動トランス付
- デザイン番号：10
- 定格流量(L/min)：30
|
| 注意事項 |
- タンク配管は、他のタンク配管と合流せず、直接タンクへ接続してください。
- 本弁の入力電圧-流量特性は、機差のためばらつきがあります。同一形式の弁をご使用の場合でも、流量の微調整は、弁ごと個々に調整してください。専用ドライバのMAX、MINトリマにて、最大値、最小値を調整することにより、ばらつき量を修正可能です。
- 差動トランスの零点調整ねじは、出荷時に調整済みですので、さわらないでください。
- 本弁は、圧力補償弁と組み合わせて使用できます。
- 圧力補償弁と組み合わせて使用する場合、良好な圧力補償性能を得るために、Pポートと負荷ポートの差圧は、最低作動圧力特性の制御領域となるようにしてください。
- バイパス形圧力補償弁と組み合わせて使用する場合、バイパス流量は、10L/min以上としてください。
- 圧力補償弁と組み合わせた場合、すべてメータインで流量制御を行います。
- 本弁で差動回路を構成した場合は、圧力補償弁と組み合わせて使用することはできません。
|
| 内容品・付属品 |
●六角穴付ボルト(M5×45)×4 |
