| 用途 |
― |
| 商品説明 |

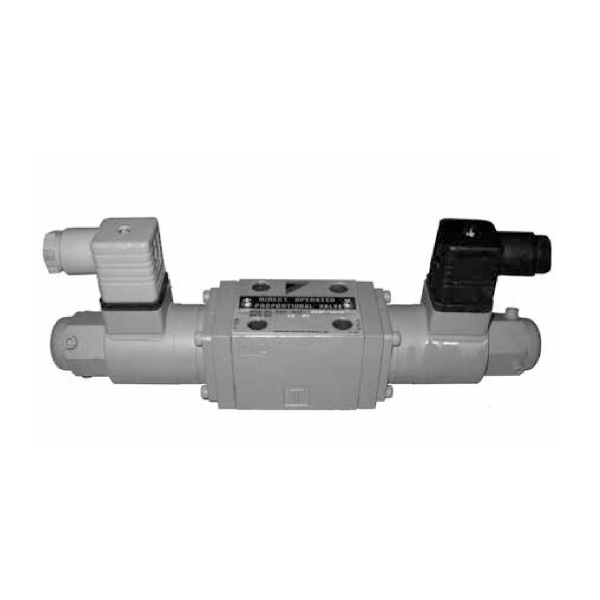

- 4方向の比例切換弁ですので、アクチュエータの往復行程の制御が可能です。
- 本弁単独で、ショックレス切換弁として使用できます。
|
| 商品スペック |
- 種類：電磁比例切換弁
- 接続方法：ガスケット取付形
- 呼び径：1/4
- 適合流体：石油系作動油

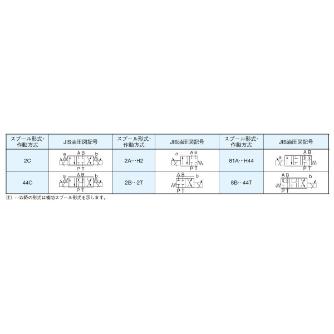

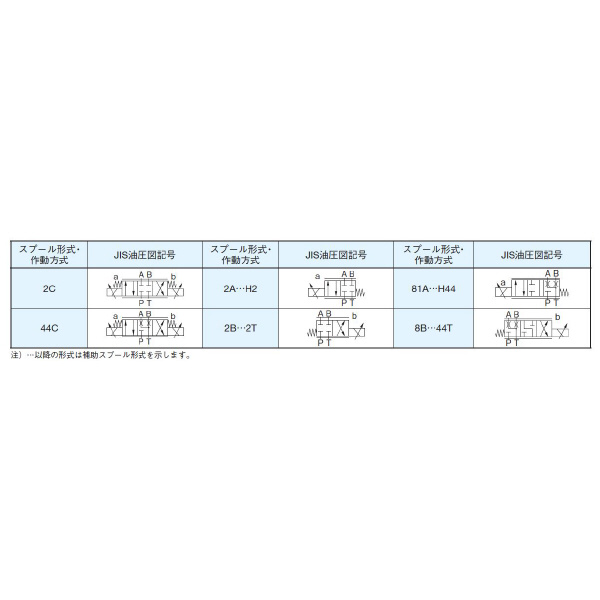

- スプール作動方式：画像を参照してください。
- スプール形式：画像を参照してください。

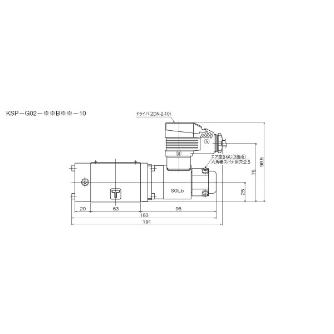

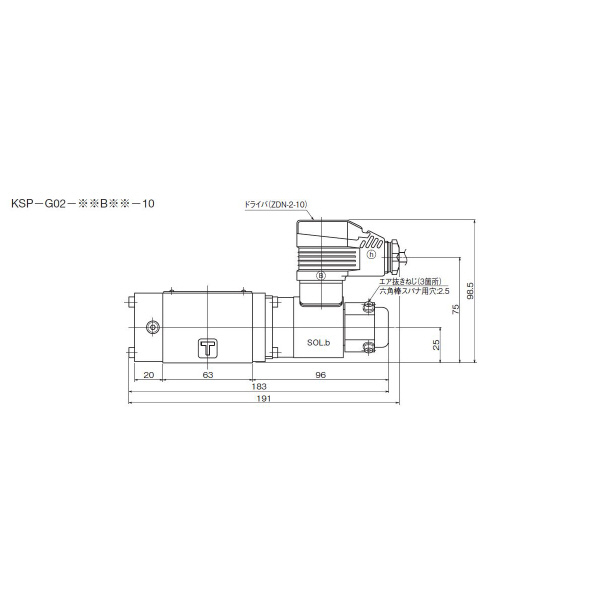

- オプション記号：差動トランス無、ドライバZDN-2-10搭載形
- デザイン番号：10

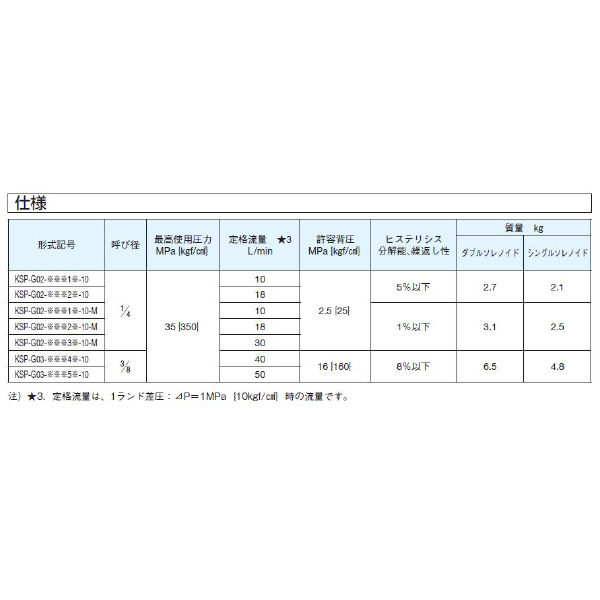

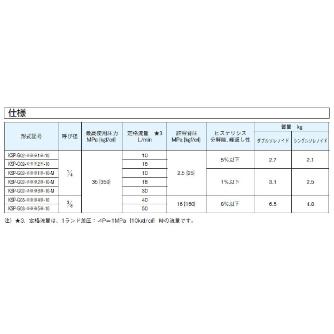

- 定格流量(1ランド差圧 ΔP=1MPa(10kgf/cm2)時：18L/min
- 補助スプール形式：画像を参照してください。
|
| 注意事項 |
- タンク配管は、他のタンク配管と合流せず、直接タンクへ接続してください。
- 本弁の入力電圧-流量特性は、機差のためばらつきがあります。同一形式の弁をご使用の場合でも、流量の微調整は、弁ごと個々に調整してください。専用ドライバのMAX、MINトリマにて、最大値、最小値を調整することにより、ばらつき量を修正可能です。
- 差動トランスの零点調整ねじは、出荷時に調整済みですので、さわらないでください。
|
| 内容品・付属品 |
― |
| 原産国 |
― |
| 特記事項 |
― |
