| 用途 |
●隅削り・彫り込み・セミショルダー用。●平面削り用。 |
| 商品説明 |
― |
| 商品スペック |
- 刃径(mm)：100
- 最大切込み量(mm)：10
- 切込み角(°)：90
- すくい角(°)：-7～-11(半径方向)・14～15(軸方向)
- 勝手［記号］：右［R］
- 刃数(枚)：12
- 適用インサート：AO□T 11T3○○PE□R-□/P○○
- 重量(kg)：1.56
- 仕様：メトリック

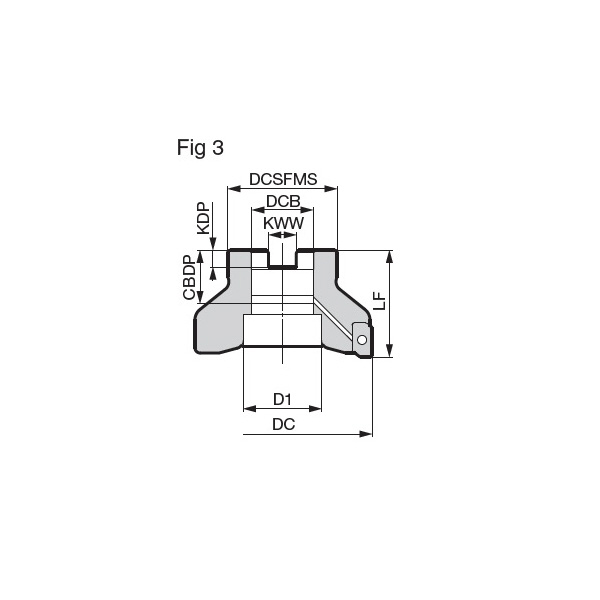

- Fig：3
- インサートサイズ：11
- ボスDCSFMS(mm)：70
- ボルトD1(mm)：46
- ボルトD2(mm)：-
- ボルトD3(mm)：-
- 型式記号：WEZ
- 穴径DCB(mm)：32
- 溝深さKDP(mm)：8
- 溝幅KWW(mm)：14.4
- 高さLF(mm)：50
- 取付け方式：メトリック方式
- 取付け方式記号：S
- 取付深さCBDP(mm)：32
- 被削材：鋼/ステンレス鋼/鋳鉄/非鉄金属/アルミニウム合金/難削材
|
| 注意事項 |

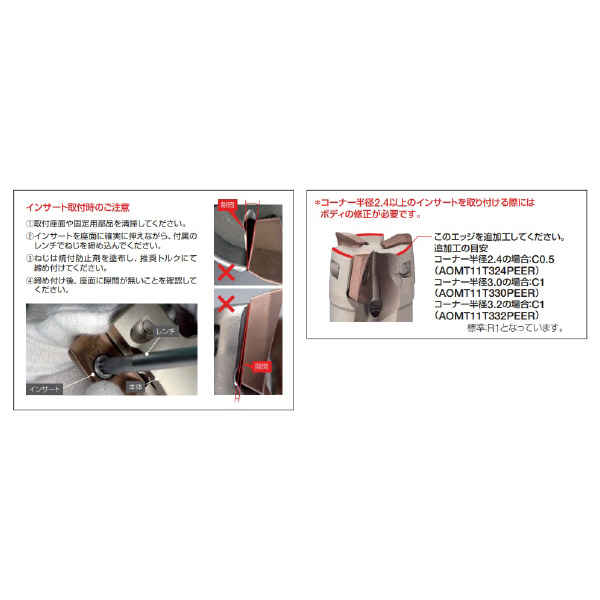

- カッタを選択する際、保持具取付サイズ(DCB)をご確認ください。
- 本体にインサートは組み込んでありません。
- LFの( )内寸法は、RE=3.0/3.2のインサートを使用時の寸法です。RE=3.0/3.2のインサート使用時は最大切込み9.5mmとなります。
|
| 内容品・付属品 |
●皿ねじ:BFTX0306IP(1.5N・m)●一体型レンチ:TRDR08IP●焼付防止剤:SUMI-P |
