| 用途 |
●内径倣い用。 |
| 商品説明 |
― |

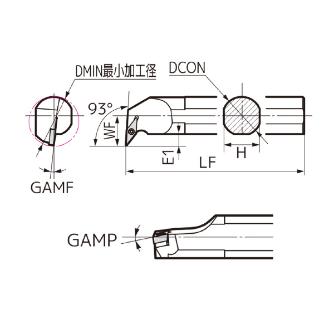

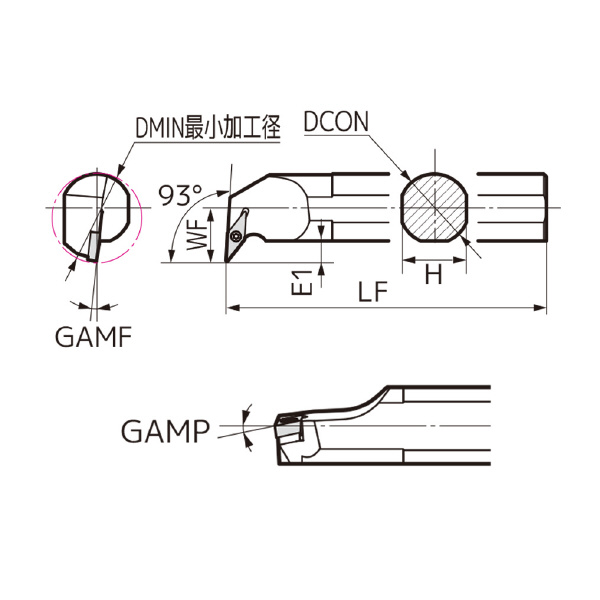

| 商品スペック |
- 最小加工径(mm)：40
- シャンク径(mm)：32
- シャンク長さ(mm)：300
- インサート形状：菱形
- 切込み角(°)：93
- クランプ方式：スクリューオン式
- 勝手［記号］：左［L］
- 加工用途：倣い加工
- シャンク材質：鋼
- インサート逃げ角(°)：5
- 適用インサート：VB□□1604
- 全長LF(mm)：300
- 高さH(mm)：30
- Fig：3
- インサート形状記号：V
- インサート厚さ(mm)：4.76
- インサート厚さ記号：04
- インサート切刃長(mm)：16.6
- インサート切刃長記号：16
- インサート頂角(°)：35
- インサート逃げ角記号：B
- オフセット：あり
- オフセットE1(mm)：10.5
- クランプ方式記号：S
- シャンク材質記号：S
- シャンク長さ記号：T
- すくい角GAMF(°)：-7.5
- 刃先距離WF(mm)：23.5
- 切刃形状記号：U
|
| 注意事項 |
- 左勝手(L)のホルダには右勝手(R)・勝手なし(N)のインサートが適合します。
|
| 内容品・付属品 |
●ピン:VP32B●ボルト:BH03504●敷板:SVP32●皿ねじ:BFTX03508(2.0N・m)●レンチ(トルクス穴用):TRX10●ボルト用レンチ(六角穴用):LH020 |
