| 用途 |
●NCマシン。●3次元測定器。●エアーマイクロメーター。●リークテスター。●レーザー加工機。●エアーツール。●精密計測器。●高級塗裝。●液晶製造関連。●エアーブロー。●製紙。●半導体。●イオナイザー。●電子機器製造。●その他超クリーンなエアーを必要とする用途。 |

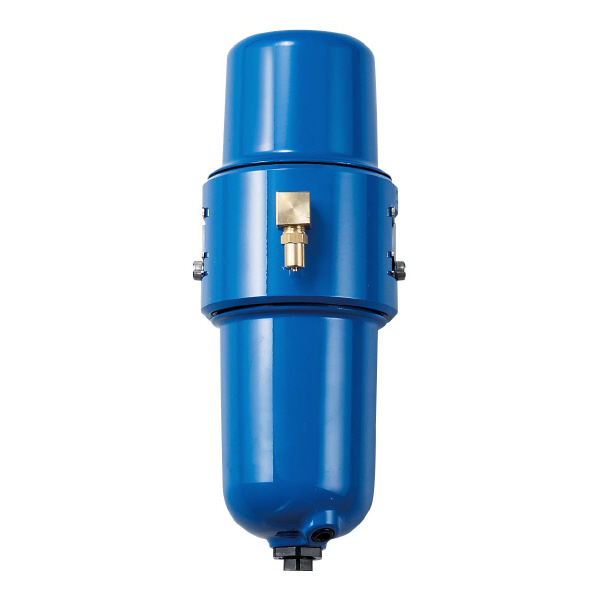

| 商品説明 |
- 汚染された圧縮空気によるトラブル・チョコ停を防止。
- 超クリーンな圧縮空気を供給。
- 工作機械・測定器・塗装でも安心の3つのエレメント搭載。
- 固形粒子0.01μm以上除去。水滴ゼロ。オイルミスト99.99%除去。
- 圧力損失の少ないECOフィルターの為、CO2削減効果抜群。

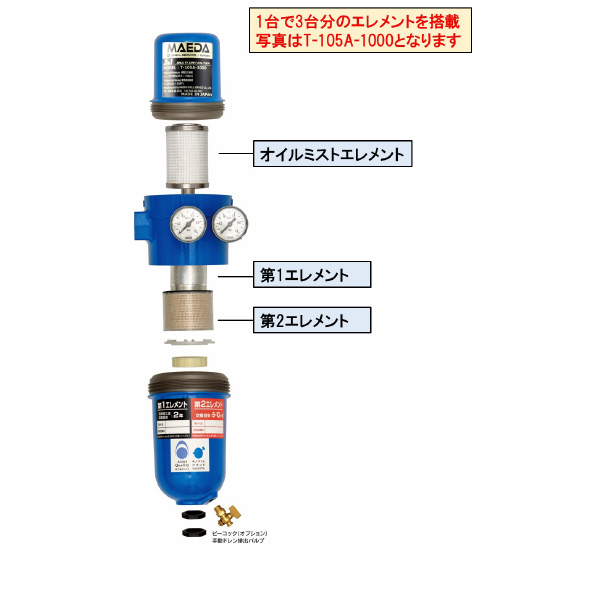

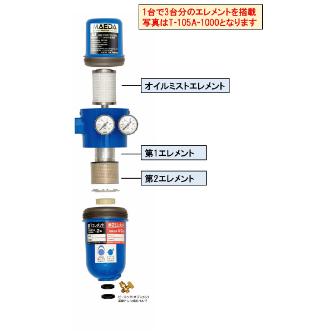

- 3つの性能別エレメントで段階的に濾過:同芯同軸上に3つのエレメントを持ち、油分・水分の分離から乾燥、0.01μm以上の固形粒子を除去し、段階を経て圧縮空気を超クリーンなエアーにします。
- 竜巻の原理で超乾燥エアーを供給:第2エレメントは約13000個の穴が開いた筒状の特殊綿が巻き状になっており、数万個の竜巻を起こします。圧縮空気が通過する際、竜巻と同じ真空状態が起こり、外圧と内圧の差により水滴が気化され、ドライエアーをつくり出します。その優れた機能を持つことからドライフィルターと呼称されます。
- 省エネフィルター:他のオイルミストフィルターと比べ、圧力損失が30～50%も低い。

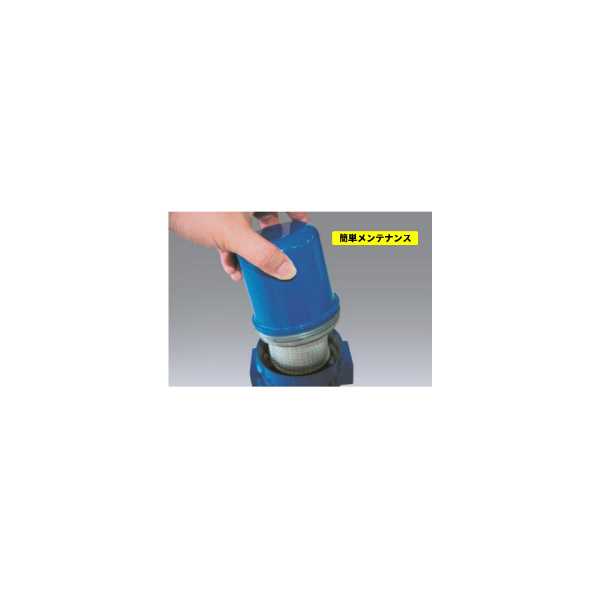

- フィルターエレメントの交換はわずか20秒！
- 簡単ねじ構造、工具不要:全てのエレメント交換の際(しっかりとしめてください)、取外しが簡単にできます。本体がねじ構造で分解できるから消毒洗浄も楽にできます。
- 確実な作動・オートドレン内蔵:電力不要で省エネ！自動でドレン(圧縮空気から発生する水分・油分や有害物質)を排出。内圧を利用するためほとんど故障がありません。

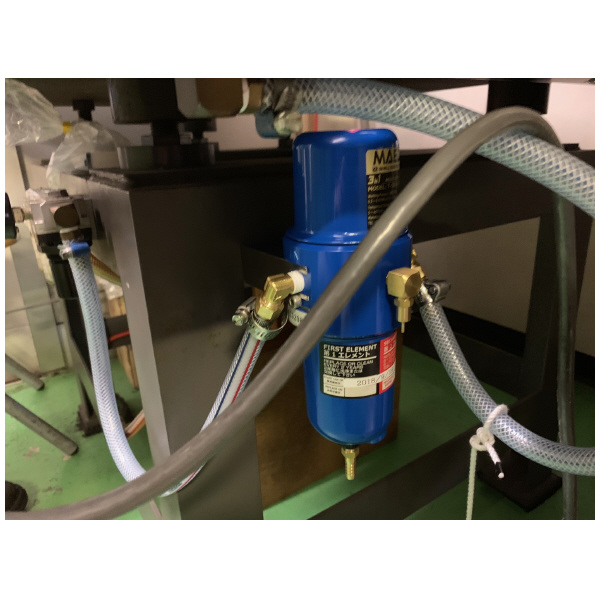

- 取付簡単:テーパーねじ式だから配管への取り付けが簡単。
- コンパクトサイズ:場所をとらないコンパクトサイズ。
- オプション:ピーコック。
|
| 商品スペック |
- ろ過度(μm)：0.01
- 接続口径：Rc1/4
- 使用圧力(MPa)：0.3～0.97
- 質量(kg)：1.3

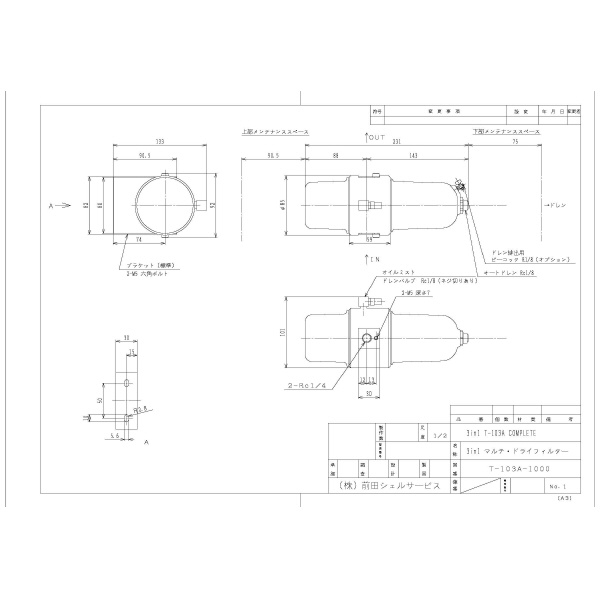

- A(mm)：231
- B(mm)：91
- C(mm)：101
- D(mm)：80
- E(mm)：88.5
- F(mm)：82
- G(mm)：50
- H(mm)：30
- I(mm)：15
- J(mm)：74
- K(mm)：133
- L：R2.8
- M：R2.8
- N(mm)：90
- O(mm)：75
- 交換エレメント型式 オイルミストエレメント：T-103E-1000
- 交換エレメント型式 第1エレメント：T-10309
- 交換エレメント型式 第2エレメント：T-10310
- 交換エレメント型式 第2エレメント・オイルミストエレメント：T-103FS
- 最大流量(0.7MPa時)(/min(ANR))：300
- 使用温度範囲(℃)：5～60
- 出口側オイルミスト濃度(mg/m3)：0.01以下
- 番号：(1)
|
| 注意事項 |
- 圧力計は付いておりません。
- 最大流量l/min(ANR)とは、大気圧状態での容積のことです。
- 油分が多い場合には、レマン・ドライフィルターを併用し、本製品はエアー機器側にお取り付けください。
- フィルター本体に衝撃を与えたり、落下させたりしないでください。
- 表示処理空気量、使用圧力範囲内、使用温度範囲内で使用してください。
- 本体のラベル・メンテナンス用絵符は取らないでください。
|
| 内容品・付属品 |

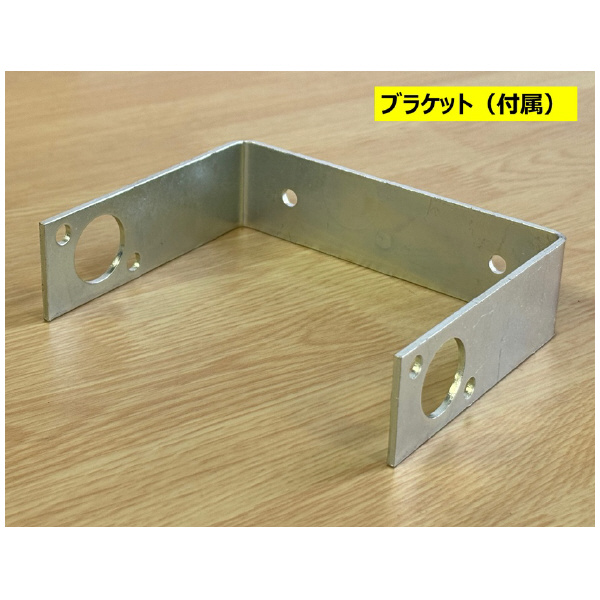

●ブラケット●ブラケットボルト●プッシュピン●取扱説明書 |
