| 用途 |
●ハイシリコンアルミニウム合金の加工。●アルミ複合材料(MMC)の加工。●超硬合金、セラミック半焼結品、型押し品の粗加工。●セラミック焼結品の加工・石材、岩石の加工。 |

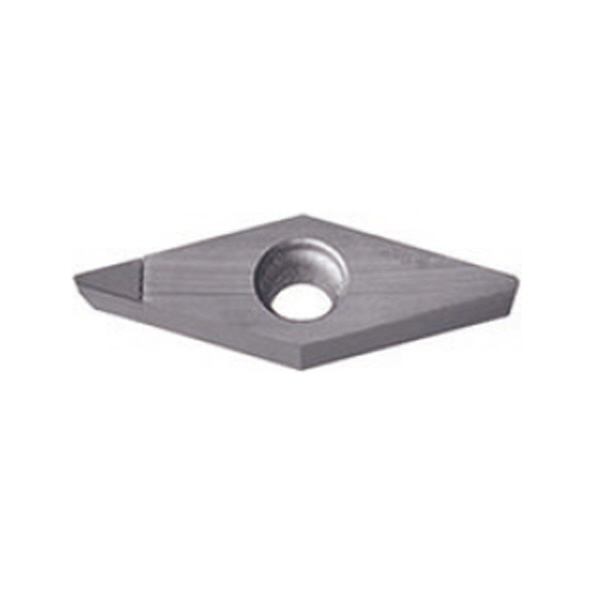

| 商品説明 |
- 粗粒多結晶ダイヤモンドの優れた耐摩耗性能により、超硬合金の焼結肌加工・硬脆材の粗加工で安定した工具寿命を実現。
- 設計の最適化と量産加工技術の開発により、従来と同等の性能で、優れたコストパフォーマンスを実現。
|

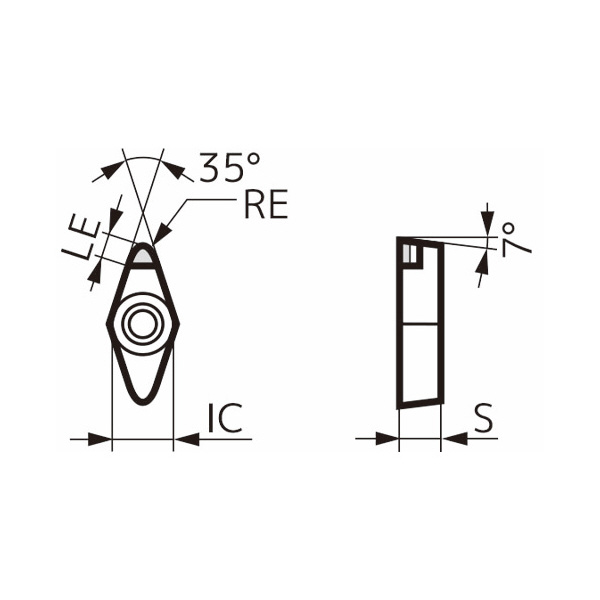

| 商品スペック |
- 材種：DA90
- インサート形状［記号］：菱形［V］
- 逃げ角［記号］(°)：7［C］
- 等級記号：M
- 切刃長［記号］(mm)：2.1［16］
- インサート厚さ［記号］(mm)：4.76［04］
- コーナー半径［記号］(mm)：1.2［12］
- ブレーカ：なし
- 商品タイプ：ワンコーナータイプ/7°ポジティブ
- みぞ穴記号：W
- コーナー高さ許容差(mm)：±0.16
- タイプ記号：NF
- ダイヤモンド粒子平均粒径(μm)：～50
- 穴の形状：円筒穴+片面取(40°～60°)
- 穴の有無：あり
- 穴径(mm)：4.4
- 厚さ許容差(mm)：±0.13
- 抗折力(Gpa)：≒1.10
- 硬度HK(Gpa)：50～65
- 頂角(°)：35
- 内接円IC(mm)：9.525
- 内接円許容差(mm)：±0.05
|
