| 用途 |
― |
| 商品説明 |

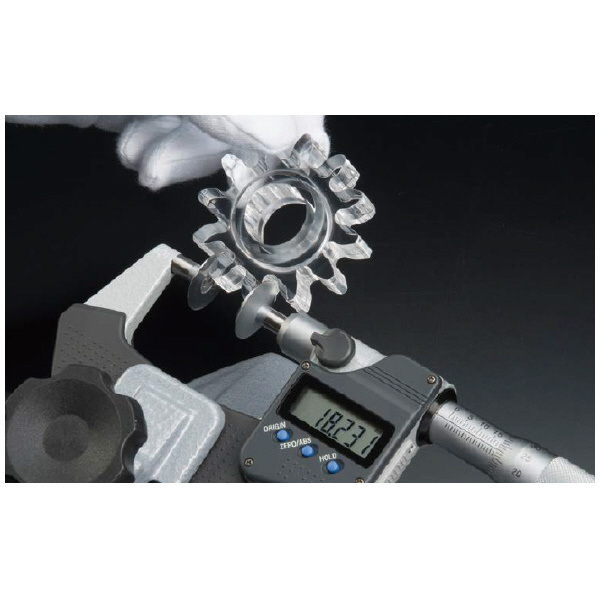

- 平歯車、はすば歯車の「またぎ歯厚」を測定します。
- スピンドルは直進式。
- 歯車ピッチの測定可能範囲は0.4～3モジュールです。
- 定圧装置付き。
- 基点調整用基準棒付き。
- 測定データ出力機能付きの製品は、計測データネットワークシステムMeasurLinkに接続可能です。
- オプション:接続ケーブル(1m:No.05CZA662、2m:No.05CZA663)、USBインプットツールダイレクト(USB-ITN-B(2m):No.06AFM380B)。
|
| 商品スペック |
- 商品タイプ：ソフトタッチマイクロ(LCD)
- 測定範囲(mm)：0～10
- 最小表示量(mm)：0.001
- 最大許容誤差(μm)：±4
- 平行度(μm)：3
- 平面度(μm)：1
- 位置検出方式：静電容量式アブソリュートエンコーダ
- 電池寿命(年)：約5(通常の使用状態)

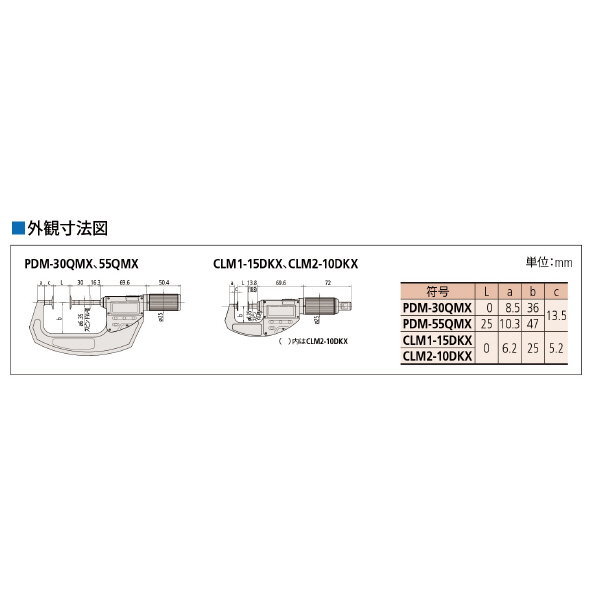

- a(mm)：6.2
- b(mm)：25
- c(mm)：5.2
- L(mm)：0
- 測定子直径(mm)：Φ14.3
- 測定力(N)：可変式(2～10)
|
| 注意事項 |
- 測定力は2～10Nの可変式です。
- 歯車の種類によってはまたぎ歯厚が測定できないものがあります。
|
| 内容品・付属品 |
●電源:ボタン形酸化銀電池SR44(No.938882)×1個(モニタ用)●マイナスドライバー(No.210183)×1個 |
| 原産国 |
日本 |
