| 用途 |
― |
| 商品説明 |

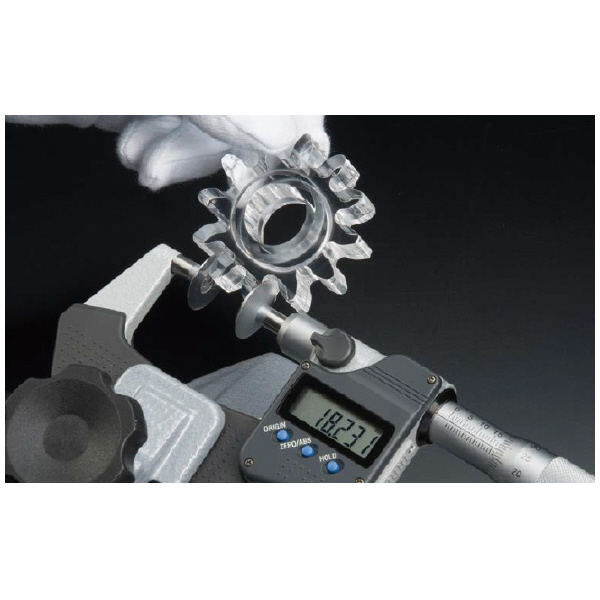

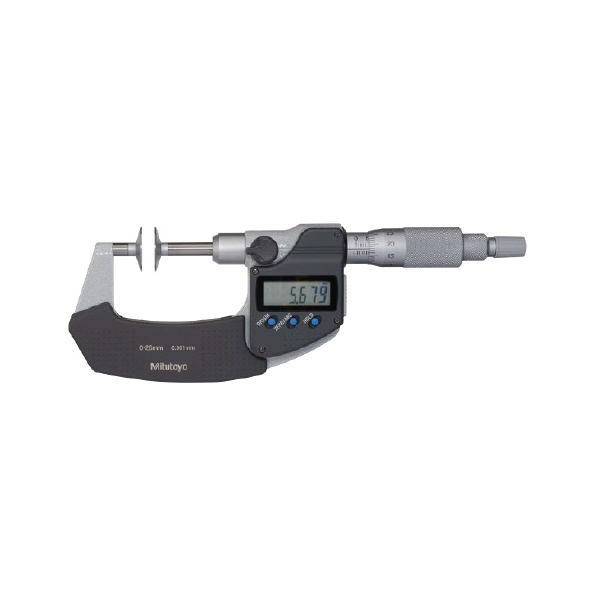

- 平歯車、はすば歯車の「またぎ歯厚」を測定します。
- スピンドルは直進式。
- 歯車ピッチの測定可能範囲は0.5～6モジュールです。
- 定圧装置付き。
- 基点調整用基準棒付き。
- 測定データ出力機能付きの製品は、計測データネットワークシステムMeasurLinkに接続可能です。
- オプション:接続ケーブル(1m:No.05CZA662、2m:No.05CZA663)、USBインプットツールダイレクト(USB-ITN-B(2m):No.06AFM380B)、U-WAVE-T専用接続ケーブル(No.02AZD790B160mm、フットスイッチ用:No.02AZE140B)。
|
| 商品スペック |
- 商品タイプ：デジマチック(LCD)
- 測定範囲(mm)：50～75
- 最小表示量(mm)：0.001
- 最大許容誤差(μm)：±6
- 平行度(μm)：6
- 平面度(μm)：1
- 位置検出方式：電磁誘導式ロータリエンコーダ
- 機能：原点セット機能(ABS測長系)、ゼロセット機能、ホールド機能、オートパワーON/OFF機能、エラー警報、ファンクションロック機能
- 電池寿命(年)：約2.4(通常の使用状態)

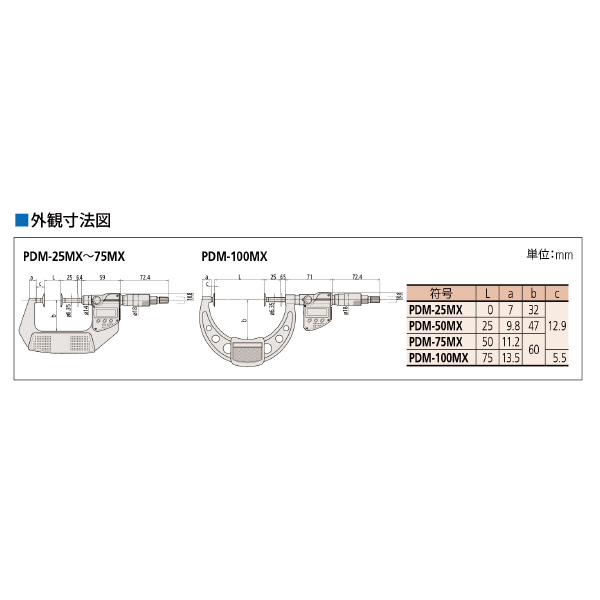

- a(mm)：11.2
- b(mm)：60
- c(mm)：12.9
- L(mm)：50
- 測定子直径(mm)：Φ20
|
| 注意事項 |
- 本タイプは防水仕様ではありません。
- 歯車の種類によってはまたぎ歯厚が測定できないものがあります。
|
| 内容品・付属品 |
●電源:ボタン形酸化銀電池SR44(No.938882)×1個(モニタ用)●基準棒×1本●スパナ(No.301336)×1個 |
| 原産国 |
日本 |
