| 用途 |
― |
| 商品説明 |

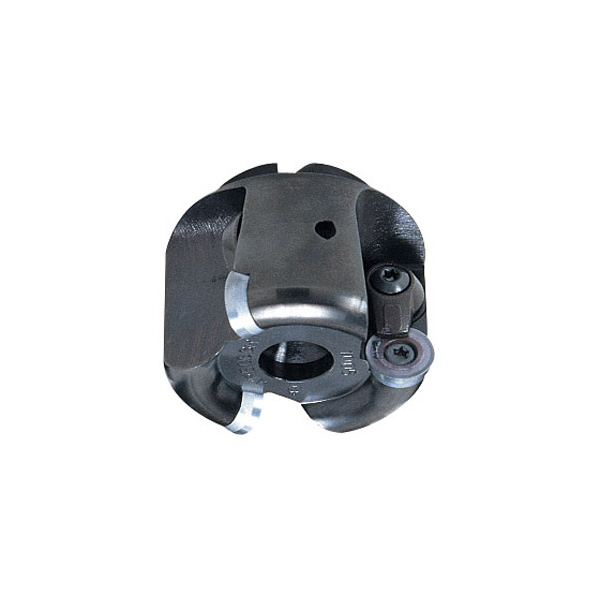

- 15°ポジ円形インサート使用。
- ダイレクトに彫り込み加工ができます。
- Z方向の切込みや傾斜切削ができます。
- 難削材や高硬度材(50～55HRC)の切削にも適します。
- オプション:ねじ焼き付き防止剤(P-37)。
|
| 商品スペック |
- 商品タイプ：先端径タイプ・ボアタイプ
- 最大切込み量(mm)：2.5～8
- 刃数(枚)：5
- 加工用途：平面切削/溝切削/彫込み加工/曲面加工/ヘリカル加工
- 適用インサート：RDHW1604M0TN/RDMX1604M0TN/RDMX1604M0EN/RDMT1604M0TN/RDMT1604M0EN
- a(mm)：15.9
- b(mm)：10
- Fig.：Fig.4
- l(mm)：38
- Lf(mm)：63
- r(mm)：8
- Φd(mm)：38.1
- Φd1(mm)：53
- ΦD2(mm)：100
- ΦDb(mm)：85
- ΦDc(mm)：116
- アーバ用ねじ：M20(Fig.10)
- インサート厚(mm)：4.76
- 仕上げ分類：荒加工
|
| 注意事項 |
- カッタ取付のアーバ用ねじは、カッタ本体には付属しておりません。
|
| 内容品・付属品 |
●クランプねじ(インサート用):223-141●クランプ駒:215-192●クランプねじ(クランプ駒用):200-150●バネ:715-201●レンチ:105-T20 |
