| 用途 |
― |
| 商品説明 |

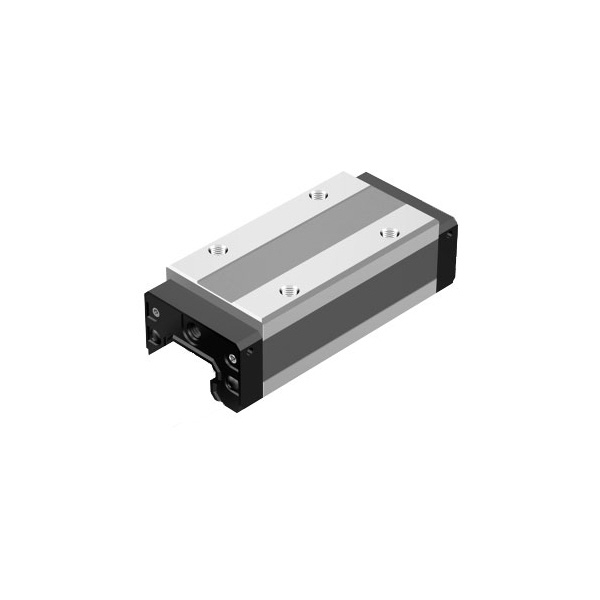

- ボールリテーナ入りLMガイドSHS形のLMブロックです。

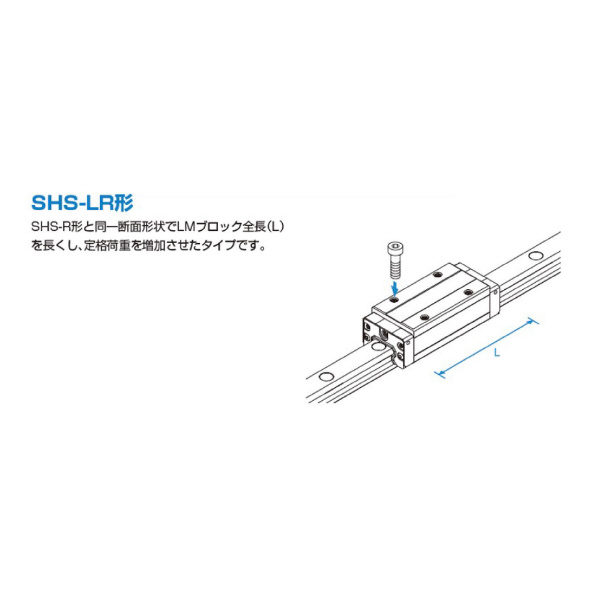

- SHS-R形と同一断面形状でLMブロック全長(L)を長くし、定格荷重を増加させたタイプです。
- エンドシール+サイドシール+インナシール付き
|
| 商品スペック |
- 種類：ブロック単品
- グリースニップル：B-PT1/8
- ブロック取付穴種類：タップ穴
- 仕様：エンドシール付き+サイドシール付き+インナシール付き

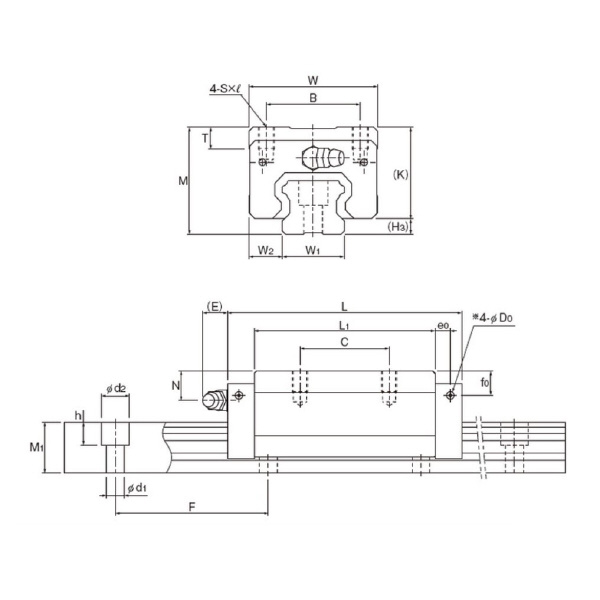

- 種別：SHS-LR形
- 寸法B(mm)：60
- 寸法C(mm)：80
- 寸法E(mm)：16
- 寸法K(mm)：61.1
- 寸法L1(mm)：140
- 寸法N(mm)：20.5
- 寸法S(Φmm)：M10
- 寸法T(mm)：14.9
|
| 注意事項 |
- ＜注意・使用条件＞＞
- 横ニップル用下穴はLMブロック内への異物の侵入を避けるため貫通しておりません。
- 受注状況により納期が変更になる商品ですので、発注時にご確認ください。
- ブロックとレールは別売りですのでセットされておりません。お客様で取り付けていただくこととなります。＜＜特記事項＞＞【画像注意事項】
- 本体画像はLMガイドSHS-LR形シリーズ画像です。
|
| 内容品・付属品 |
― |
| 原産国 |
― |
| 特記事項 |
― |
