| 用途 |
●テーブルに取付けボルト用の貫通穴があけられない場合に |
| 商品説明 |

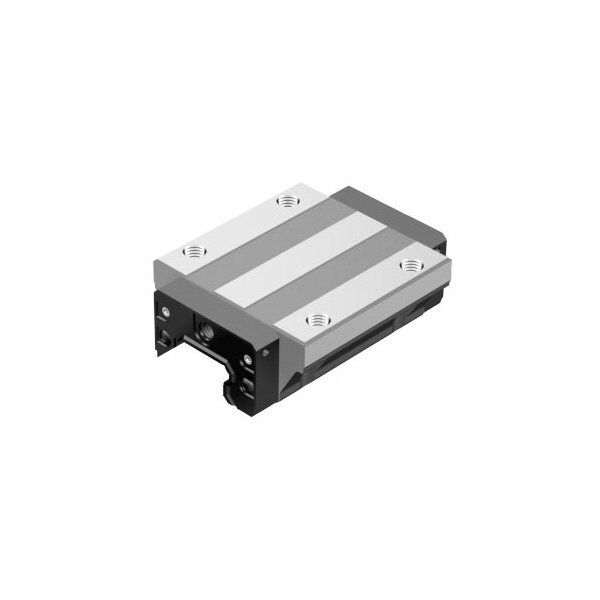

- ボールリテーナ入りLMガイドSHS形のLMブロックです。

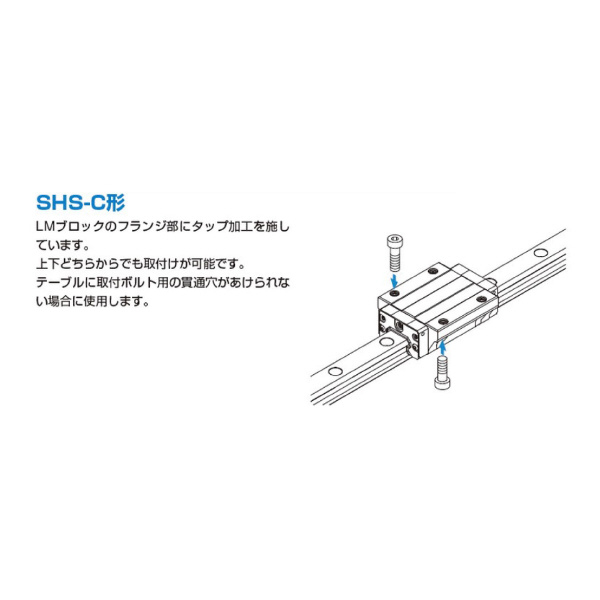

- LMブロックのフランジ部にタップ加工を施しています。
- 上下どちらからでも取付けが可能です。
- テーブルに取付ボルト用の貫通穴があけられない場合に使用します。
|
| 商品スペック |
- 種類：ブロック単品
- ブロック取付穴種類：タップ穴
- 横ニップル用下穴D0(Φmm)：5.2
- 横ニップル用下穴e0(mm)：8
- 横ニップル用下穴f0(mm)：8
- 仕様：エンドシール付き+サイドシール付き+インナシール付き
- 種別：SHS-C形

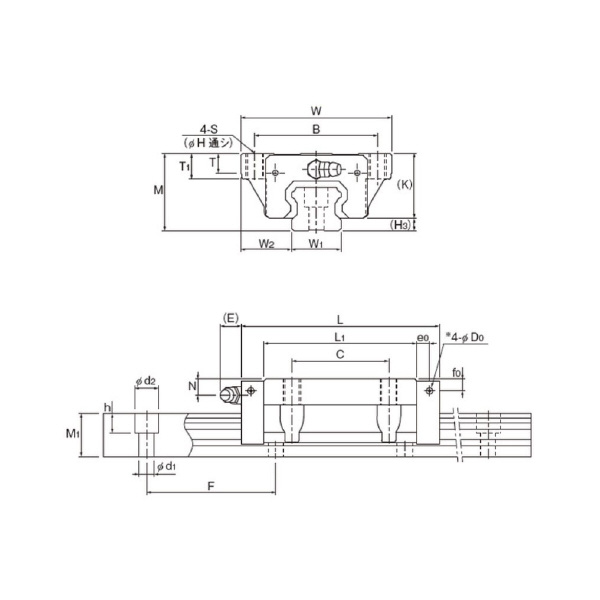

- 寸法B(mm)：100
- 寸法C(mm)：80
- 寸法E(mm)：16
- 寸法H(mm)：10.5
- 寸法K(mm)：51.1
- 寸法L1(mm)：106
- 寸法N(mm)：10.5
- 寸法T(mm)：14.1
- 寸法T1(mm)：18
|
| 注意事項 |
- ＜注意・使用条件＞＞
- 横ニップル用下穴はLMブロック内への異物の侵入を避けるため貫通しておりません。
- 受注状況により納期が変更になる商品ですので、発注時にご確認ください。
- ブロックとレールは別売りですのでセットされておりません。お客様で取り付けていただくこととなります。＜＜特記事項＞＞【画像注意事項】
- 本体画像はLMガイドSHS-C形シリーズ画像です。
|
