THK(株)

LMガイド用ブロック HSR35LR1SS(GK) BLOCK

  • 型番:HSR35LR1SS(GK) BLOCK
  • 発注コード:E0D52
  • メーカー商品コード:202A35D22000000
  • JANコード:―

仕切価格
標準価格 \28,300

注文単位 1個
  • ※3/15 23:20 時点の情報です


用途
商品説明

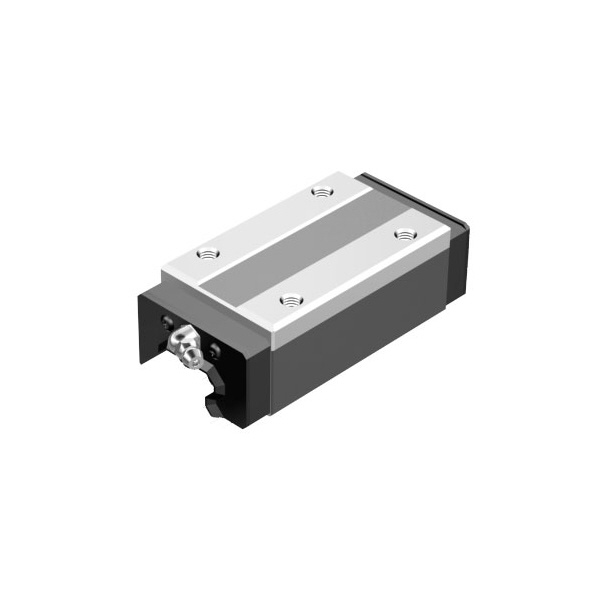

  • LMガイドHSR形LMブロックです。

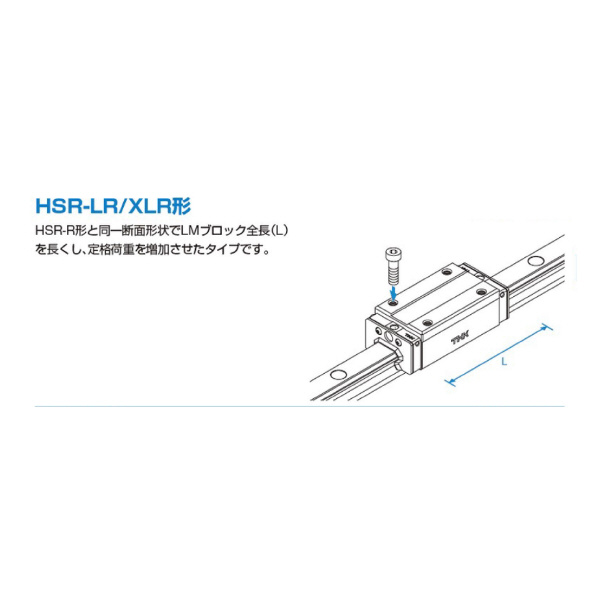

  • HSR-R形と同一断面形状でLMブロック全長(L)を長くし、定格荷重を増加させたタイプです。
  • 高剛性に設計されているので高精度で安定した直線運動が得られます。
  • エンドシール+サイドシール+インナシール付き
商品スペック
  • LMブロック個数(個):1(1軸に組合わせる)
  • グリースニップル:B-M6F

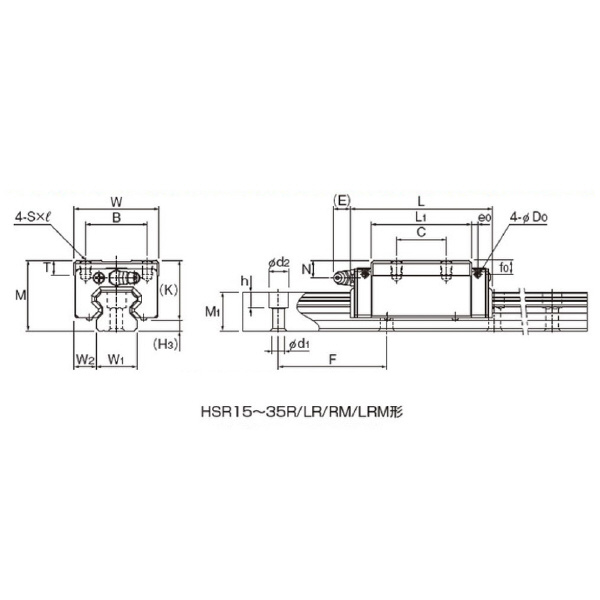

  • 寸法B(mm):50
  • 寸法C(mm):72
  • 寸法E(mm):12
  • 寸法K(mm):47.5
  • 寸法L1(mm):105.8
  • 寸法N(mm):15
  • 寸法S×l(mm):M8×12
  • 寸法T(mm):11.7
注意事項
  • <注意・使用条件>>
  • 横ニップル用下穴はLMブロック内への異物の侵入を避けるため貫通しておりません。
  • 受注状況により納期が変更になる商品ですので、発注時にご確認ください。
  • ブロックとレールは別売りですのでセットされておりません。お客様で取り付けていただくこととなります。<<特記事項>>【画像注意事項】
  • 本体画像はLMガイドHSR-LR形シリーズ画像です。
内容品・付属品
原産国
特記事項
