| 用途 |
●軟鋼用。 |
| 商品説明 |
- 板厚6mm以下のワークに最適。
- 連続使用電流はC伍溶接時120アンペア、MAG溶接時100アンペアで溶接できます。
- 190アンペアで能率と作業性が向上。しかも0.8mmワイヤも使用可能(オプション)。
- スローダウンスタート方式により連続溶接はもちろん、仮付けおよびタック溶接もスムースなアークスタートで作業できます。しかも低スパッタを実現しました。
- 溶接条件は出カハンドルひとつで最適な条件が設定できるため、安定したアークが得られます。
- 微調整ツマミで容易にビード形状の調整が可能。
- 作業性を考えたワイヤ送給装置。防塵タイプでほこりの侵入を防止、ワイヤの残量が見える確認窓、移動がスムースなキャスタ付き。
- 小型軽量で非常に使い易く、長時間作業されても疲れを感じさせないトーチです。
- 溶接終了後、トーチスイッチをOFFにした時点から省エネ回路が作動します。
- 溶接電源は堅牢性、防塵性を向上させるとともに、IEC規格(国際電気規格)の「IP21」に準じた安全構造設計により、小動物の侵入を防止します。
|
| 商品スペック |
- 定格入力電圧(V)：三相200 50/60Hz
- 定格入力(kVA)：6.4
- 定格使用率(%)：40、50(CO2)、25(MAG)
- 外形寸法(mm)：310×436×510(W×D×H)、200×470×354(W×D×H)
- 質量(kg)：47、9(ワイヤを除く)
- 定格入力(kW)：6.2
- ガス調整器：YX-20CH1
- ケーブル(ホース類)長さ(m)：1.8
- ケーブル長さ(m)：3
- ヒューズ(B種)(ノーヒューズブレーカ)(A)：15(20)
- ワイヤ送給装置：YW-18AJ1
- 愛称：ミニ190
- 最高無負荷電圧(V)：32
- 出力電圧調整範囲(V)：16～24
- 出力電流調整範囲(A)：60～190
- 定格電流(A)：200
- 適用ワイヤ径〔コイリング〕(mm)：(0.8)、0.9、1.2/〔5、10、20kg巻〕
- 適用溶接ガス：CO2(100%)/MAG(Ar 80%、CO2 20%)
- 電源設備容量 エンジン発電機の場合(kVA)：13以上
- 電源設備容量 商用電源の場合(kVA)：6.5以上
- 電源電圧変動許容範囲(V)：180～220
- 溶接電源：YD-190SL7
- 溶接法：CO2/MAG
- 溶接用トーチ：YT-20CS4
|
| 注意事項 |
- MAG溶接用ガスは「5~20%炭酸ガス入りアルゴンガス」をご使用ください。
- エンジン発電機を使用するとき:溶接電源の定格入力の2倍以上の容量で、ダンパ巻線を備えた発電機をご使用ください。
- 入力側の配線:配電箱には規定容量のヒューズ付き開閉器かノーヒューズブレーカ(または漏電遮断器)を、溶接電源1台ごとに設けてください。
|
| 内容品・付属品 |

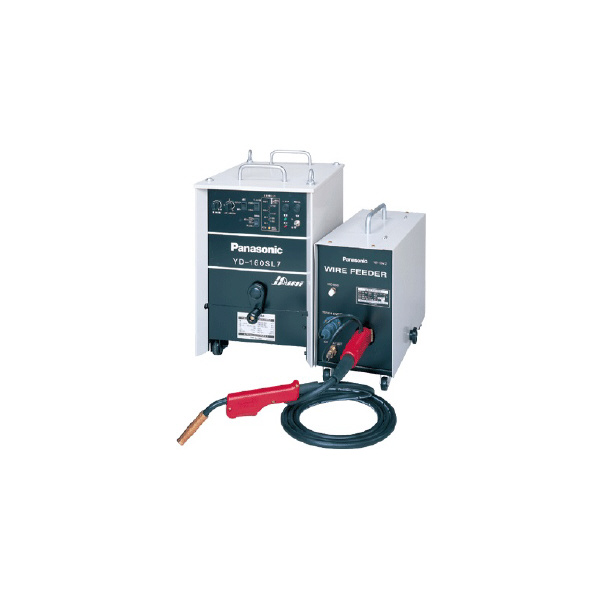

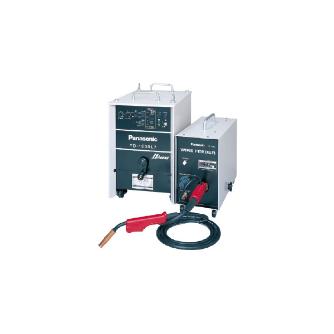

●溶接電源:YD-190SL7●溶接用トーチ:YT-20CS4●ワイヤ送給装置:YW-18AJ1●ガス調整器:YX-20CH1 |
