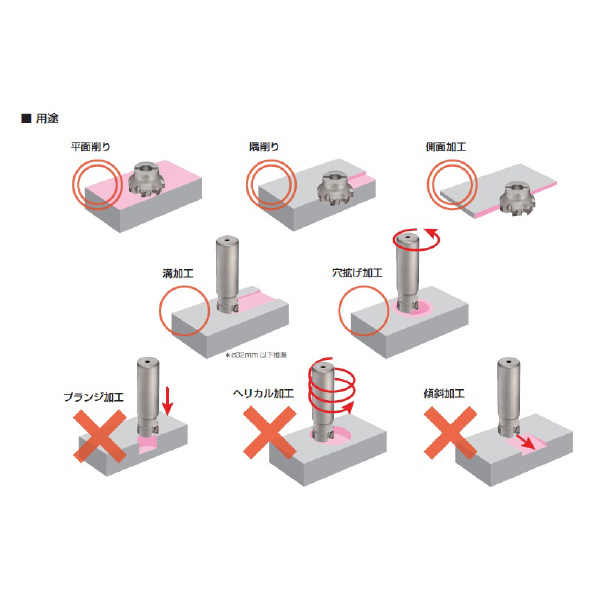

| 用途 |
●平面削り、隅削り、側面加工、溝加工、穴拡げ加工。 |
| 商品説明 |
― |
| 商品スペック |
- 刃径(mm)：80
- 最大切込み量(mm)：12
- 切込み角(°)：90
- すくい角(°)：-23～-15(半径方向)・-6(軸方向)
- 勝手［記号］：右［R］
- 刃数(枚)：5
- 適用インサート：LNEX 1306○○PNER-□
- 重量(kg)：0.92
- タイプ：標準ピッチ
- 仕様：メトリック
- Fig：1
- インサート内接円サイズ記号：13

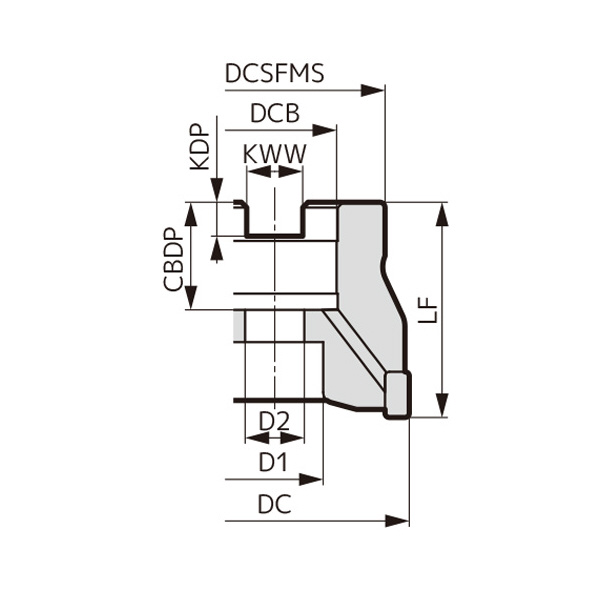

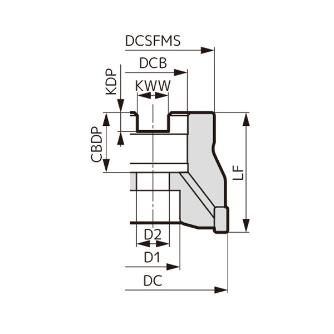

- カッタ径記号：080
- ボスDCSFMS(mm)：55
- ボルトD1(mm)：20
- ボルトD2(mm)：14
- ボルトD3(mm)：-
- 型式記号：TSX
- 穴径DCB(mm)：27.0
- 溝深さKDP(mm)：7.0
- 溝幅KWW(mm)：12.4
- 高さLF(mm)：50
- 取付け方式：メトリック方式
- 取付け方式記号：S
- 取付深さCBDP(mm)：22.0
- 内接円寸法(mm)：13.5
- 被削材：鋼/ステンレス鋼/鋳鉄/難削材
|
| 注意事項 |
- 本体にインサートは組み込んでありません。
- カッタを選択する際、保持具取付穴径(DCB)をご確認ください。
|
| 内容品・付属品 |
●ねじ:BFTX03510IP(3.0N・m)●脱着式レンチ:HPS1015(ハンドルグリップ)、TRB15IP(ビット)●焼付防止剤:SUMI-P |
| 原産国 |
― |
| 特記事項 |
― |
