| 用途 |
●平面、側面、溝、掘り込み。 |
| 商品説明 |

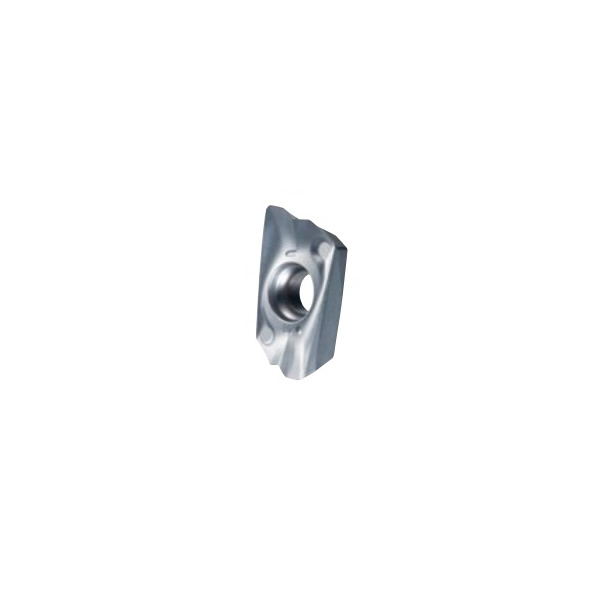

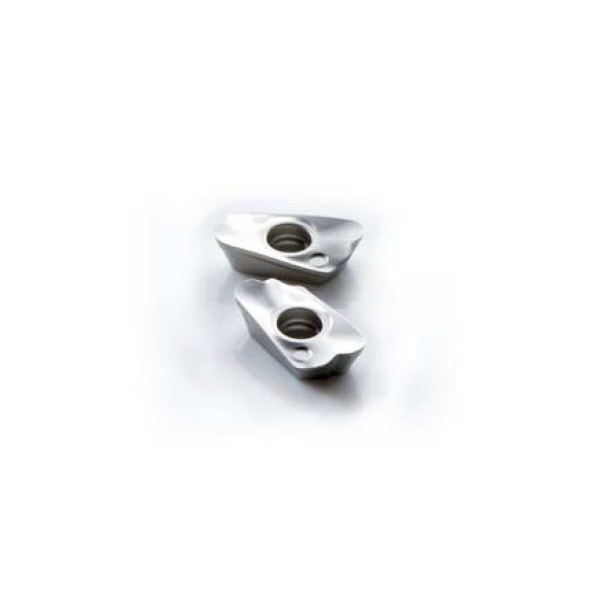

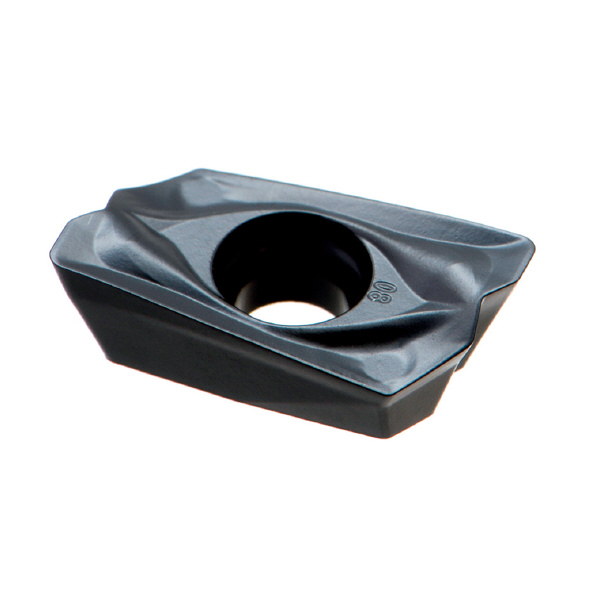

- 肩削りカッタ PSE・PSEL用インサートです。
- PSE・PSELと同じインサートが使え、管理が簡単。
- インサートバリエーションが豊富で、様々な加工環境に対応。
|
| 商品スペック |
- インサート形状［記号］：その他［Z］
- 逃げ角［記号］(°)：15［D］
- 精度記号：H
- インサート厚さ［記号］(mm)：3.8［T3］
- コーナー半径［記号］(mm)：［50］
- 刃先処理形状［記号］：シャープエッジ［F］
- 勝手［記号］：右［R］
- ブレーカ［記号］：片面［NM］
- 材質(コーティング)：CK010［超硬］
- インサートブレーカ記号：T
- 厚さS(mm)：3.97
- G-LIST No.：FW1006

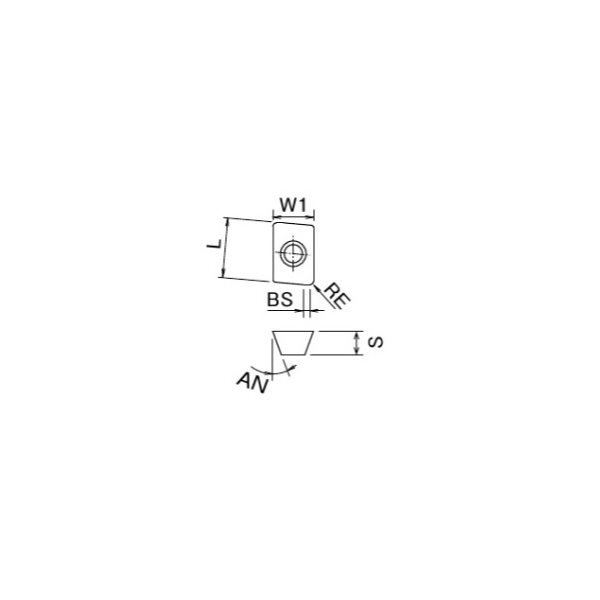

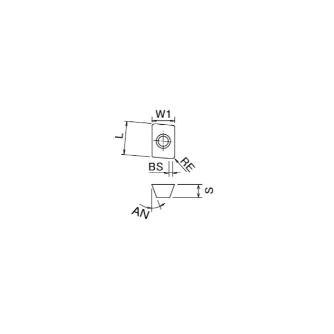

- インサート寸法 L×W1(mm)：11×6.8
- インサート寸法 RE(mm)：5.0
- インサート寸法 さらい刃(副切れ刃)BS(mm)：-
- コーナ高さ許容差M(mm)：±0.013
- 穴の形状：一部円筒穴片面取(40°～60°)
- 呼び：ZDHT11T350FR-NM
- 厚さ許容差S(mm)：±0.025
- 切れ刃数(枚)：2
- 内接円許容差IC(mm)：±0.05～±0.15
|
| 注意事項 |
- コーナR=R2以上のインサートを使用する場合、カッタボディのコーナ部を修正する必要があります。
- レンチは別途ご購入下さい。
- 切削条件は加工環境に合わせて適宜調整してください。
|
