| 用途 |
●平面、側面、溝、掘り込み |
| 商品説明 |

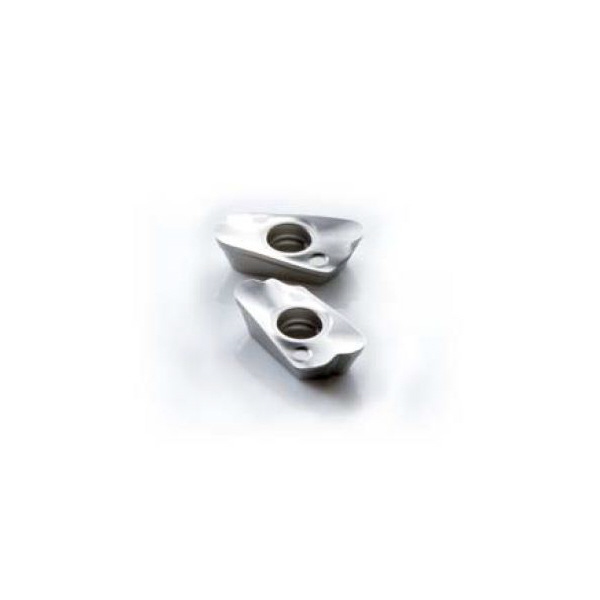

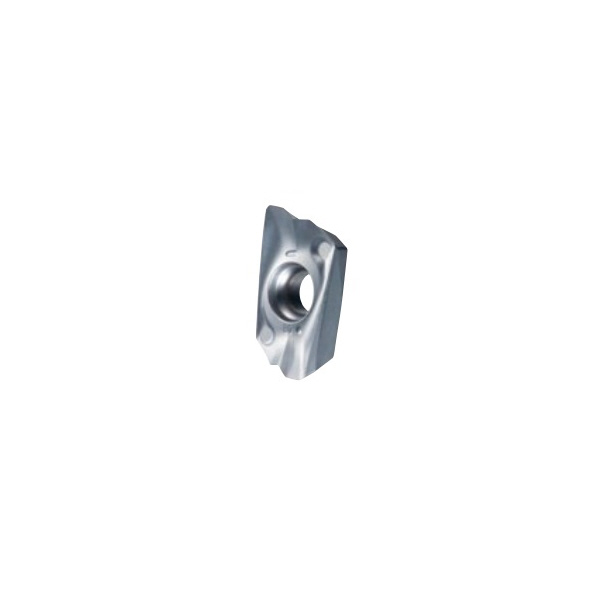

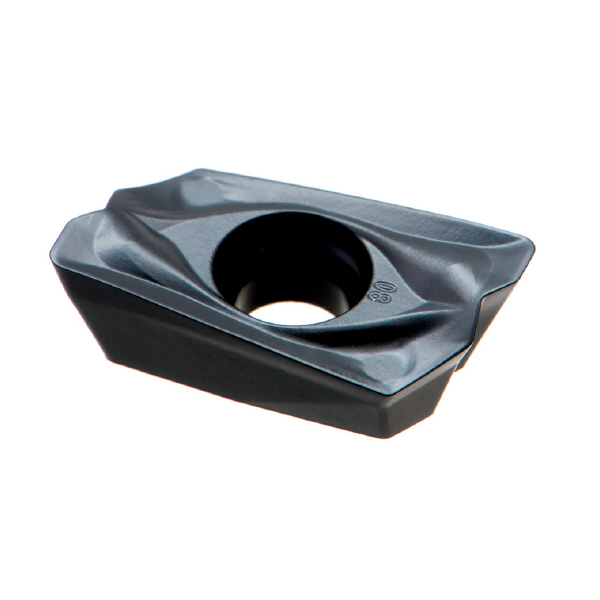

- 肩削りカッタ PSE・PSEL用インサートです。
- PSE・PSELと同じインサートが使え、管理が簡単。
- インサートバリエーションが豊富で、様々な加工環境に対応。
|
| 商品スペック |
- 呼び：ZDHT11T308FR-NM
- G-LIST No.：FW1006
- インサート形状［記号］：その他［Z］
- 逃げ角［記号］(°)：15［D］
- 精度記号：H
- ICの許容差(mm)：±0.013
- コーナ高さ許容差M(mm)：±0.013
- インサートブレーカ記号：T
- 穴の形状：一部円筒穴片面取(40°～60°)
- ブレーカ［記号］：片面［NM］
- 切れ刃の長さ記号：11
- 切刃長(mm)：11
- インサート厚さ［記号］(mm)：3.5［T3］
- 厚さ許容差S(mm)：±0.025
- 厚さS(mm)：3.97
- コーナー半径［記号］(mm)：0.8［08］
- 刃先処理形状［記号］：シャープエッジ［F］
- 勝手［記号］：右勝手［R］
- 切れ刃数(枚)：2

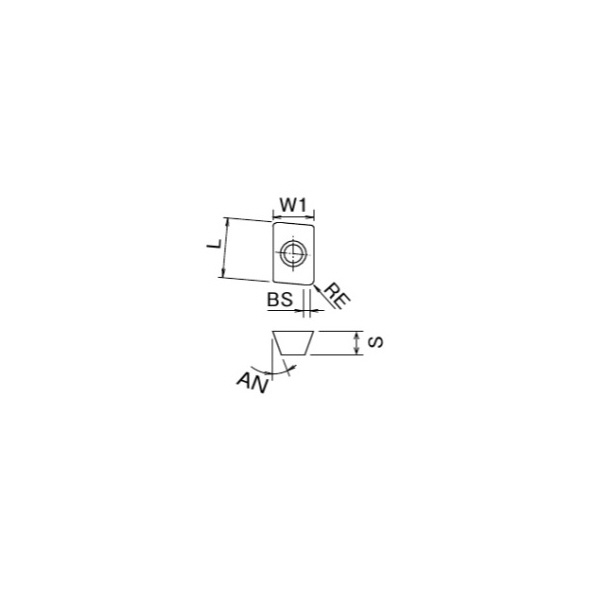

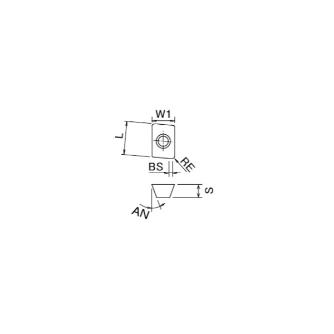

- インサート寸法 さらい刃(副切れ刃)BS(mm)：1.4
- インサート寸法 W1(mm)：6.8
- 重量(g)：36
- 材質(コーティング)：CK010
- 被削材：N(非鉄金属)
|
| 注意事項 |
- コーナR=R2以上のインサートを使用する場合、カッタボディのコーナ部を修正する必要があります。
- レンチは別途ご購入下さい。
- 切削条件は加工環境に合わせて適宜調整してください。
|
